D38999/20FD35PCN | 37-контактный разъем для монтажа на печатную плату серии III (ключ N)

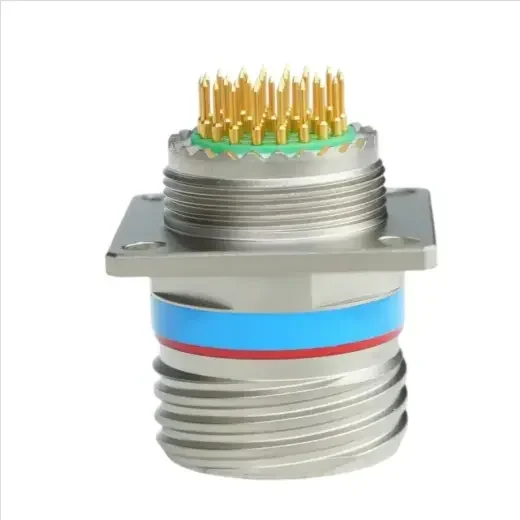

D38999/20FD35PCN — это квадратный фланцевый разъем серии III, соответствующий стандарту MIL-DTL-38999, с 37 контактами для печатных плат. Имеет N-поляризацию и F-покрытие из химически осажденного никеля для интеграции на уровне печатной платы.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
D38999/20FD35PCN Прямая интеграция на печатную плату и повышение эффективности системы
Он D38999/20FD35PCN Данная модель разработана для специализированных электронных цепей, требующих прямого и высоконадежного перехода от внешней проводки к внутренним печатным платам. В отличие от стандартных обжимных версий, эта модель имеет фиксированные контакты на печатной плате, что позволяет припаивать разъем непосредственно к жесткой или гибкой плате. Такое архитектурное решение исключает необходимость во внутренних жгутах проводов, значительно снижая общий вес и сложность корпуса устройства. Конструкция с квадратным фланцем (тип 20) обеспечивает стабильный четырехточечный монтажный интерфейс, гарантирующий, что механическое напряжение при соединении и разъединении поглощается корпусом оборудования, а не хрупкими паяными соединениями на печатной плате.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Степень защиты от проникновения влаги и пыли | Циклы спаривания | Ключевая модуляция и поляризация | Соединение |
|---|---|---|---|---|---|---|---|
Алюминиевый сплав | ~1000 В переменного тока | ~23 А | от -65 °C до +200 °C | IP67 | 500 | N (Нормальный) | резьбовая муфта |
Высокоплотная компоновка 15-35 и стандартная N-ключевая маркировка.
Внутри корпуса из алюминиевого сплава типоразмера 15, D38999/20FD35PCN использует схему расположения высокоплотных вставок 15-35, обеспечивающую тридцать семь независимых проводящих путей. Эти контакты типоразмера 22D изготовлены с высокой точностью и покрыты золотом для поддержания низкого электрического сопротивления и превосходной целостности сигнала. Обозначение “N” указывает на стандартный поляризационный паз, который является наиболее широко совместимым стандартом индексации для межсоединений серии III. Это обеспечивает универсальную совместимость со стандартными разъемами, что делает D38999/20FD35PCN универсальным шлюзом для высокоскоростных данных и сигналов управления в современных авиационных и тактических коммуникационных системах.
Защита от воздействия окружающей среды и экранирование от электромагнитных помех
В качестве компонента класса “F” D38999/20FD35PCN Покрытие выполнено методом химического никелирования, обеспечивающим оптимальный баланс коррозионной стойкости и электропроводности. Это покрытие необходимо для создания низкоимпедансного заземляющего пути к шасси, что формирует эффективную клетку Фарадея для экранирования от электромагнитных и радиочастотных помех. Внутри разъем оснащен высокопрочными фторсиликоновыми уплотнителями, защищающими 37-контактный интерфейс от попадания влаги и пыли. Такой уровень закалки гарантирует изоляцию электроники на плате от агрессивных атмосферных условий, таких как солевой туман, высокая влажность и резкие перепады давления, характерные для негерметичных отсеков аэрокосмической техники.
Механическая прочность и самозапирающаяся защита
В D38999/20FD35PCN используется фирменная система резьбового соединения с тройным заходом серии III, обеспечивающая надежный самоблокирующийся механизм. Эта конструкция обладает высокой устойчивостью к экстремальным вибрациям и механическим ударам, характерным для тяжелой промышленной техники и оборонных платформ. Конструкция корпуса, предотвращающая повреждение контактов, гарантирует, что тридцать семь контактов утоплены достаточно глубоко, чтобы предотвратить их повреждение при слепом соединении или случайном смещении. Сочетая точность контактов для монтажа на печатную плату с механической надежностью интерфейса серии III, D38999/20FD35PCN представляет собой перспективное решение для межсоединений, предназначенное для инженеров, разрабатывающих надежные высокопроизводительные электронные модули.
Конструкция корпуса, защищающая от царапин, и защита от соприкосновения.
Критически важной особенностью безопасности D38999/20FD35PCN является его защищенный от повреждений корпус из стали 100%. Эта конструкция гарантирует, что тридцать семь чувствительных контактов печатной платы глубоко утоплены в алюминиевый корпус, что исключает возможность задевания или повреждения контактов ответным штекером при случайном наклоне во время процесса подключения. Это особенно важно для применений на задних панелях и плотных электронных цепях, где видимость ограничена, и техническим специалистам приходится полагаться на тактильную обратную связь при сопряжении. Предотвращая изгиб контактов и повреждение изолятора, D38999/20FD35PCN значительно повышает долговременную надежность интерфейса плата-кабель в обслуживаемых в полевых условиях аэрокосмических устройствах.
Часто задаваемые вопросы
Что означает "защита от зачерпывания" для модели D38999/20FD35PCN?
Что означает "защита от зачерпывания" для модели D38999/20FD35PCN?
Это означает, что корпус достаточно длинный, чтобы предотвратить касание ответного разъема внутренних контактов до тех пор, пока они не будут правильно выровнены, что предотвращает случайное изгибание 37 контактов.
Подходит ли этот контейнер для использования в системах с закрытым соединением?
Подходит ли этот контейнер для использования в системах с закрытым соединением?
Да, конструкция, предотвращающая повреждение резьбы, и самоблокирующаяся резьба с тройным витком делают его отличным выбором для условий, где пользователь не может четко видеть точку соединения.
Как квадратный фланец выдерживает механический крутящий момент?
Как квадратный фланец выдерживает механический крутящий момент?
Четырехточечная система крепления D38999/20FD35PCN равномерно распределяет крутящий момент резьбового соединения по всей панели, защищая внутренние точки пайки печатной платы от механических напряжений.
Можно ли припаять выводы печатной платы вручную или только методом волновой пайки?
Можно ли припаять выводы печатной платы вручную или только методом волновой пайки?
Контакты для подключения компонентов на плате D38999/20FD35PCN совместимы как с прецизионной ручной пайкой, так и с автоматизированной волновой пайкой, что обеспечивает гибкость при различных масштабах производства.
Каково влияние резьбы серии III на контактный износ?
Каково влияние резьбы серии III на контактный износ?
Высокоточная резьба обеспечивает идеально линейный путь сопряжения, что снижает трение на позолоченных поверхностях 37 контактов, продлевая срок службы и количество циклов сопряжения разъема.
