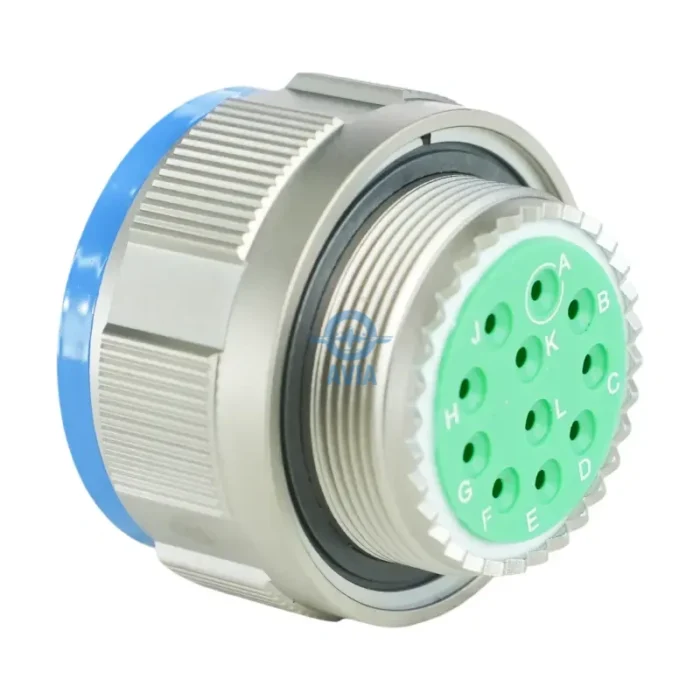

D38999/26FF11SE | 11-розеточная вилка серии III с химическим никелированием (размер 19, ключ E)
D38999/26FF11SE — это алюминиевая вилка типоразмера 19, соответствующая стандарту MIL-DTL-38999 Series III, с 11 контактами. Имеет покрытие из химически осажденного никеля “F” и поляризацию “E” для критически важных сетей.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
D38999/26FF11SE Оптимизированное распределение мощности в электронных сетях среднего размера
Он D38999/26FF11SE Это высокоточное решение для межсоединений, разработанное для специализированных электронных сетей, требующих сбалансированной интеграции мощности и плотности сигнала. Используя корпус из алюминиевого сплава типоразмера 19, этот прямой штекер обеспечивает одиннадцать независимых проводящих каналов благодаря своей конструкции 19-11. В отличие от сверхплотных сигнальных разъемов, в конструкции 19-11 используются контакты гнезда типоразмера 16, которые рассчитаны на работу с более высокими токовыми нагрузками при минимальном тепловыделении. Это делает D38999/26FF11SE незаменимым компонентом для локальных блоков распределения питания, систем управления исполнительными механизмами и высокоточных сенсорных массивов, где электрическая стабильность является основным требованием к эксплуатации.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Степень защиты от проникновения влаги и пыли | Циклы спаривания | Ключевая модуляция и поляризация | Соединение |
|---|---|---|---|---|---|---|---|
Алюминиевый сплав | ~1000 В переменного тока | ~23 А | от -65 °C до +200 °C | IP67 | 500 | E | резьбовая муфта |
Покрытие из химически осажденного никеля и превосходное подавление электромагнитных помех.
Покрытие класса “F” разъема D38999/26FF11SE представляет собой высокочистое химическое никелирование, нанесенное на алюминиевый корпус, обеспечивающее чистую, прочную и высокопроводящую поверхность. Это покрытие специально выбрано для условий, где электромагнитная совместимость (ЭМС) является критически важным фактором проектирования. Химическое никелирование обеспечивает низкоимпедансный путь заземления через интерфейс между корпусами, что в сочетании с внутренними заземляющими контактами разъема обеспечивает эффективность экранирования на 360 градусов. Это защищает одиннадцать внутренних проводящих линий от радиочастотных и электромагнитных помех, гарантируя, что чувствительная цифровая телеметрия останется неповрежденной в плотной электромагнитной среде, характерной для современных самолетов и радиолокационных платформ.
Альтернативная электронная система ключей для архитектуры системы, защищенной от ошибок.
Он D38999/26FF11SE Используется поляризационный ключ типа “E”, обеспечивающий уникальную физическую конфигурацию индексации, отличающуюся от стандартных положений “N” или “A”. В сложных системных панелях, где расположены несколько разъемов типоразмера 19, использование альтернативных ключей, таких как “E”, является критически важной стратегией безопасности для предотвращения случайного перекрестного соединения. Этот физический механизм блокировки гарантирует, что только вилка с определенным ключом может быть соединена с соответствующим разъемом, исключая риск человеческой ошибки при быстрой сборке на месте или капитальном ремонте оборудования. В сочетании с резьбовым соединением с тройным заходом ключ “E” обеспечивает проверенное и надежное соединение для высоконадежных цифровых сетей.
Точность изготовления гнезд и соответствие стандарту 19-11.

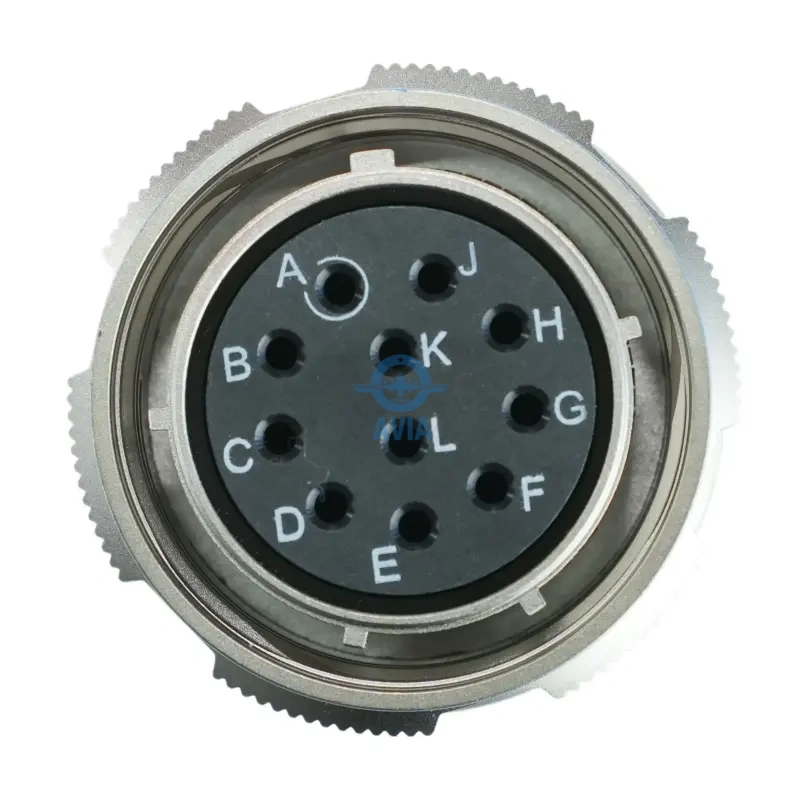

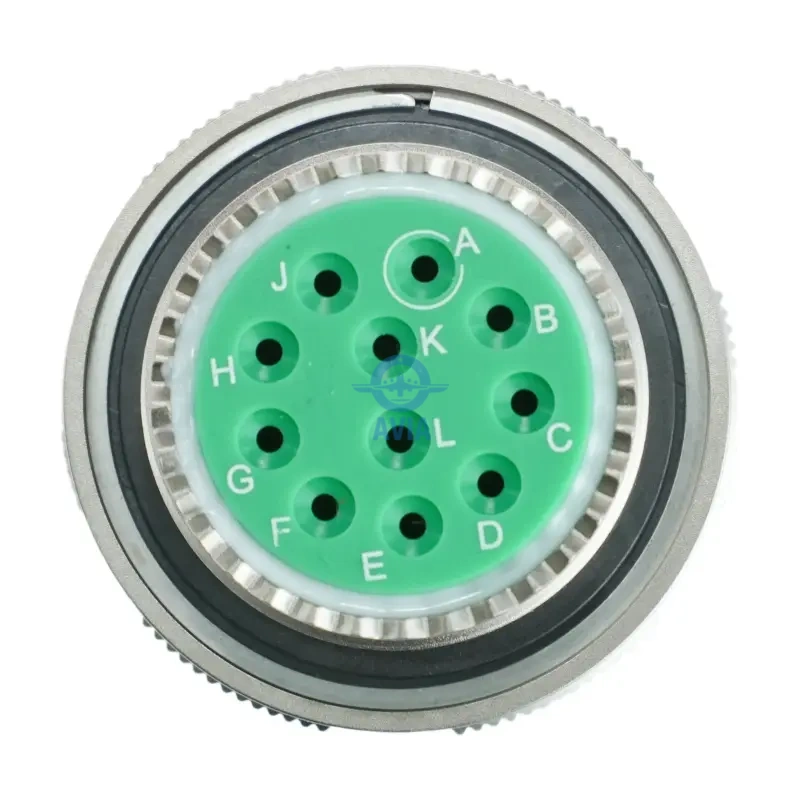

Внутри корпуса типоразмера 19, D38999/26FF11SE использует одиннадцать контактов разъема типоразмера 16, обеспечивая надежный и стабильный интерфейс для критически важных силовых и сигнальных каналов. Эти разъемы изготовлены с высокой точностью из высокопроводящего медного сплава и покрыты высококачественным золотым напылением для предотвращения атмосферного окисления и поддержания низкого контактного сопротивления на протяжении всего срока службы оборудования. Высокоэффективная диэлектрическая вставка обеспечивает электрическую изоляцию каждого из одиннадцати каналов, поддерживая превосходное сопротивление изоляции даже при резких изменениях давления или высокой влажности. Это гарантирует отсутствие утечек тока и коротких замыканий в негерметичных аэрокосмических отсеках.
Механическая целостность и безопасность самоблокирующейся муфты
В качестве прямого разъема серии III, D38999/26FF11SE оснащен тройным резьбовым соединительным механизмом со встроенной самоблокирующейся храповой системой. Такая конструкция обеспечивает быстрое и надежное соединение всего одним полным оборотом гайки на 360 градусов, обеспечивая как тактильное, так и звуковое подтверждение надежного соединения. Внутреннее устройство защиты от разъединения гарантирует, что разъем останется зафиксированным даже при сильных гармонических вибрациях и механических ударах, характерных для отсеков реактивных двигателей или высокопроизводительной военной техники. Эта механическая прочность обеспечивает постоянную электрическую непрерывность по всей одиннадцатиконтактной сетке, предотвращая кратковременные потери питания во время высокоинтенсивных маневров.
Часто задаваемые вопросы
Сколько контактов предусмотрено в D38999/26FF11SE?
Сколько контактов предусмотрено в D38999/26FF11SE?
Схема 19-11 включает одиннадцать независимых проводящих каналов с контактами типа «гнездо» 16-го размера, оптимизированных для распределения мощности и передачи сигналов средней силы тока.
В чём преимущества покрытия из химически осажденного никеля (F)?
В чём преимущества покрытия из химически осажденного никеля (F)?
Покрытие “F” обеспечивает превосходную проводимость поверхности для отличной защиты от электромагнитных и радиочастотных помех, а также прочную, коррозионностойкую поверхность, подходящую для контролируемых условий аэрокосмической и промышленной отраслей.
Какова роль альтернативной позиции клавиши "E"?
Какова роль альтернативной позиции клавиши "E"?
E-образная маркировка обеспечивает определенную физическую ориентацию, которая предотвращает соединение вилки с розетками, имеющими другие положения, что гарантирует безопасность в многоконтактных распределительных щитах.
Совместим ли D38999/26FF11SE со стандартными розетками серии III?
Совместим ли D38999/26FF11SE со стандартными розетками серии III?
Да, если ответная розетка имеет размер 19, компоновку 11 и оснащена поляризационным шпоночным отверстием типа “E”, то она будет полностью совместима.
Обеспечивает ли эта вилка защиту от вибрации?
Обеспечивает ли эта вилка защиту от вибрации?
Безусловно. Он оснащен самоблокирующимся резьбовым соединительным механизмом с тройным пусканием, предназначенным для поддержания электрической непрерывности при сильных механических ударах и гармонических колебаниях.
