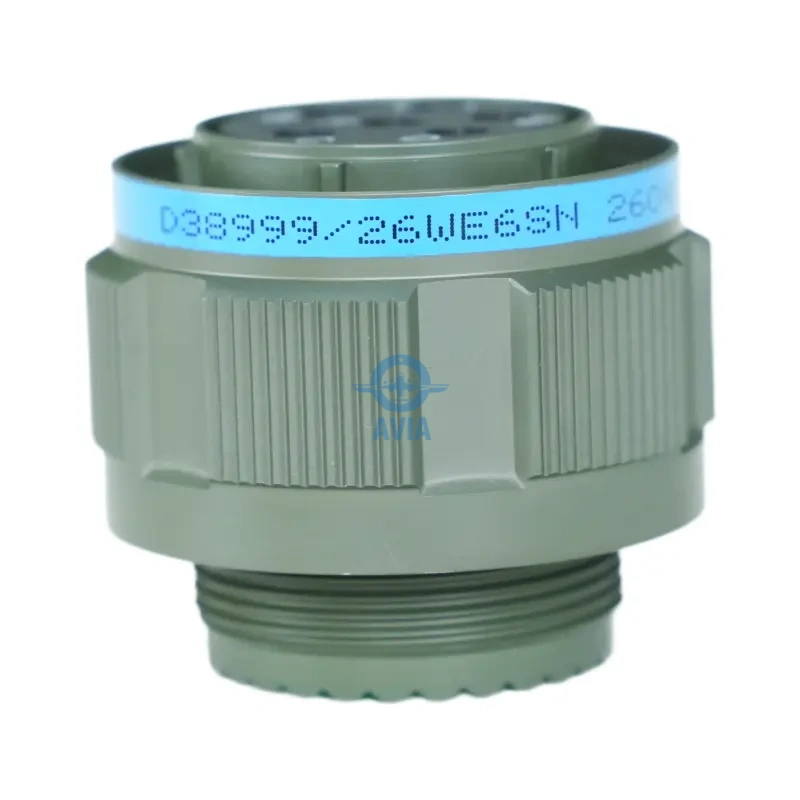

D38999/26WE6SN | Алюминиевая прямая вилка серии III с 6 розетками (размер 17)
Вилка D38999/26WE6SN — это алюминиевая вилка типоразмера 17, соответствующая стандарту MIL-DTL-38999 серии III, с 6 контактами повышенной прочности. Имеет кадмиевое покрытие цвета “W” (оливково-зеленый) и поляризацию “N” для подключения к электросетям.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
D38999/26WE6SN Эффективность интеграции прямых вилок в электросети
Он D38999/26WE6SN Это высокоточное решение для межсоединений, разработанное для специализированных электронных сетей, где быстрое развертывание и значительная подача мощности являются ключевыми требованиями. Используя корпус из алюминиевого сплава типоразмера 17, этот прямой штекер обеспечивает шесть независимых проводящих каналов благодаря своей конструкции 17-06. В отличие от высокоплотных сигнальных штекеров, в конструкции 17-06 используются контакты гнезда типоразмера 12, которые значительно больше и способны пропускать гораздо более высокие электрические токи. Это делает D38999/26WE6SN идеальным выбором для мобильных источников энергии, полевых радиолокационных систем и интерфейсов для мощных двигателей, где требуется надежное, высокопроизводительное соединение кабеля с розеткой.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Степень защиты от проникновения влаги и пыли | Циклы спаривания | Ключевая модуляция и поляризация | Соединение |
|---|---|---|---|---|---|---|---|
Алюминиевый сплав | ~1000 В переменного тока | ~23 А | от -65 °C до +200 °C | IP67 | 500 | N | резьбовая муфта |
Тактическая защита от воздействия окружающей среды и проводимость заземления
Покрытие класса “W” разъема D38999/26WE6SN представляет собой высокопрочный алюминиевый корпус, обработанный кадмием цвета «зеленый хаки» поверх никелевой подложки, полученной методом химического осаждения. Эта многослойная система защиты специально разработана для самых агрессивных полевых условий и обеспечивает сертифицированную устойчивость к солевому туману в течение 500 часов. Помимо превосходной коррозионной стойкости, кадмиевое покрытие обладает высокой проводимостью, обеспечивая эффективное продолжение экрана кабеля в корпусе разъема. Разъем оснащен внутренним заземляющим пружинным кольцом, обеспечивающим проводимость на 360 градусов между корпусами при соединении, защищая шесть внутренних силовых линий от электромагнитных помех в условиях электромагнитного загрязнения.
Самоблокирующаяся трехзаходная резьба и виброустойчивость

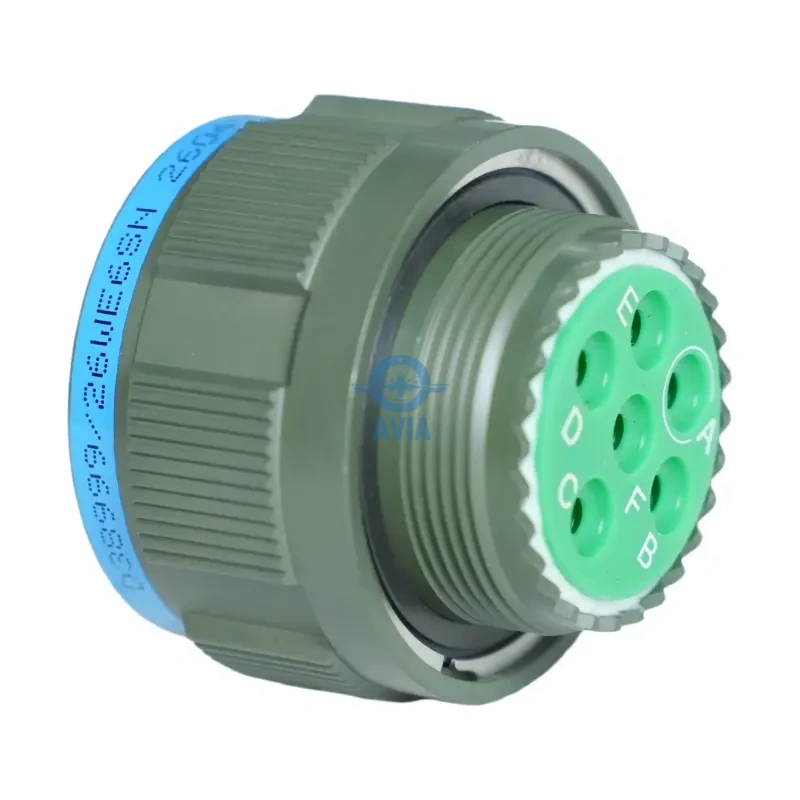

В качестве прямого разъема серии III, D38999/26WE6SN оснащен трехзаходным резьбовым соединительным механизмом со встроенной самоблокирующейся храповой защелкой. Такая конструкция обеспечивает быстрое и надежное соединение всего одним полным оборотом соединительной гайки, гарантируя тактильное и звуковое подтверждение полной фиксации силового интерфейса. Внутреннее устройство защиты от разъединения обеспечивает надежную фиксацию разъема даже при воздействии сильных гармонических вибраций и механических ударов, характерных для моторных отсеков авиационной техники или эксплуатации тяжелых бронированных машин. Эта механическая стабильность обеспечивает постоянную электрическую непрерывность по шестиконтактной силовой сети, предотвращая кратковременные потери энергии во время критически важных операций.
Точность изготовления гнезд и соответствие стандарту 17-06.

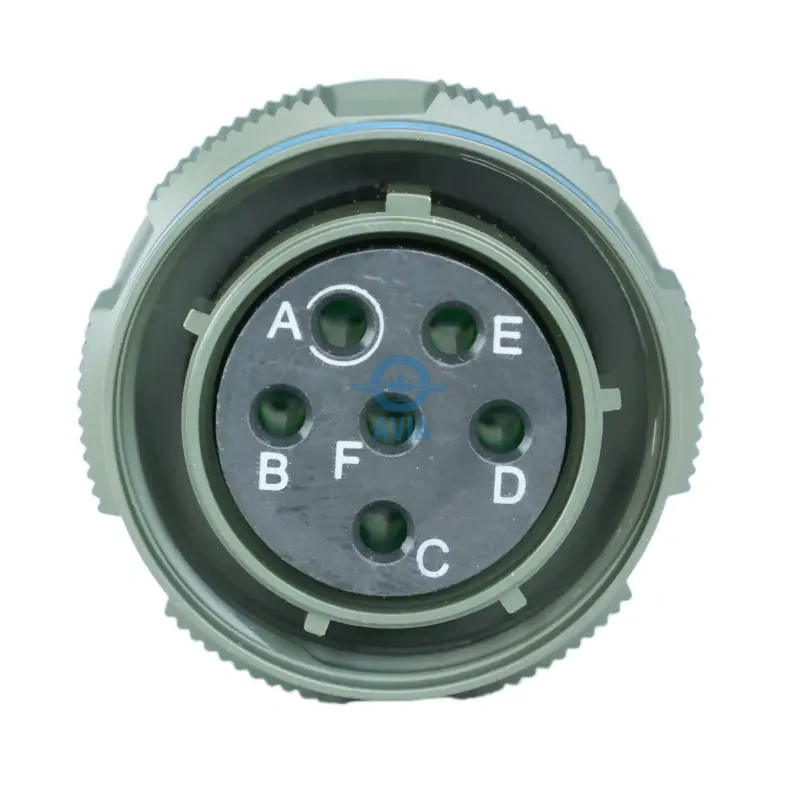

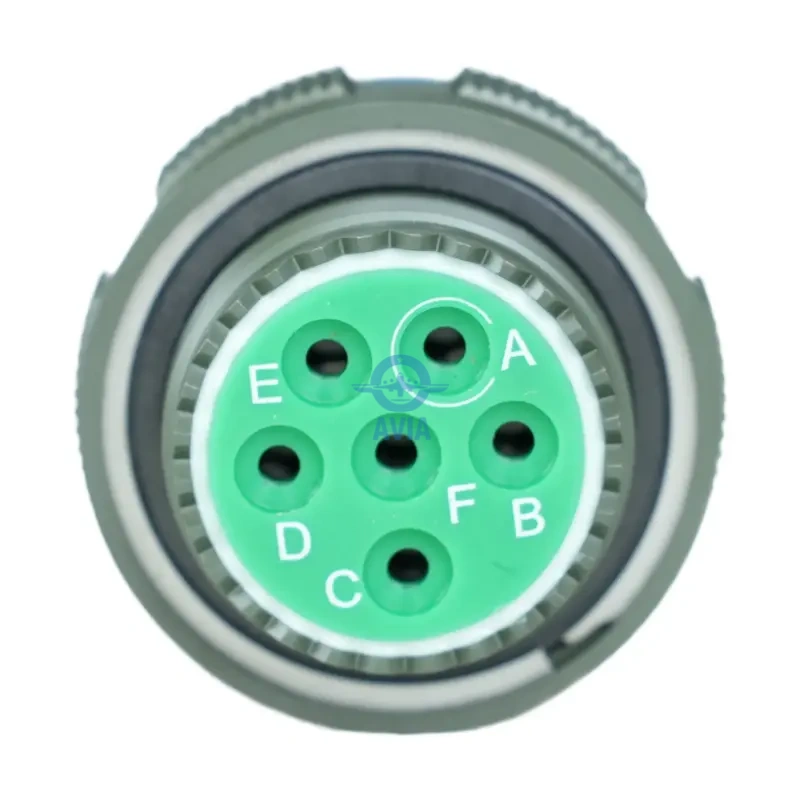

В пределах жилого фонда 17-го размера, D38999/26WE6SN Используется шесть контактов типа «гнездо» 12-го размера, обеспечивающих надежное соединение, обладающее высокой устойчивостью к механическим ударам и термическим нагрузкам. Эти гнезда изготовлены с высокой точностью из медного сплава и покрыты высококачественным золотым напылением для поддержания сверхнизкого сопротивления электрического пути на протяжении всего срока службы оборудования. Большая площадь контактной поверхности соединения 12-го размера имеет важное значение для поддержания электрической стабильности в условиях высоких токов, предотвращая локальный перегрев. Высокоэффективная диэлектрическая вставка обеспечивает превосходное сопротивление изоляции, предотвращая утечку тока между шестью силовыми каналами даже в негерметичных аэрокосмических отсеках.
Механическая защита и надежность при техническом обслуживании в полевых условиях.
Надежность конструкции D38999/26WE6SN дополнительно обеспечивается его защитой от повреждений благодаря конструкции корпуса 100%. Эта конструкция гарантирует, что шесть контактов разъема достаточно глубоко утоплены в корпус, чтобы предотвратить их изгиб или повреждение в случае смещения штекера при подключении к розетке. Для обеспечения долгосрочной логистической поддержки в штекере используется система обжимных контактов с задним фиксатором, позволяющая техническим специалистам устанавливать или заменять отдельные разъемы с помощью стандартных инструментов военного образца без разборки всего устройства. Такое сочетание физической защиты и модульной ремонтопригодности гарантирует, что D38999/26WE6SN представляет собой долговечное и не требующее сложного обслуживания решение для защищенных цифровых электросетей.
Часто задаваемые вопросы
Сколько контактов предусмотрено в D38999/26WE6SN?
Сколько контактов предусмотрено в D38999/26WE6SN?
Схема 17-06 включает шесть независимых проводящих каналов с контактами типа "гнездо" 12-го размера, оптимизированных для передачи сигналов средней и высокой мощности и мощных нагрузок.
В чём преимущества резьбовой муфты с тройным пусканием?
В чём преимущества резьбовой муфты с тройным пусканием?
Тройная резьба обеспечивает быстрое соединение одним оборотом и включает в себя встроенный самоблокирующийся храповой механизм, предотвращающий ослабление гайки при сильной вибрации.
Обеспечивает ли покрытие цвета «оливково-зеленый кадмий» экранирование от электромагнитных помех?
Обеспечивает ли покрытие цвета «оливково-зеленый кадмий» экранирование от электромагнитных помех?
Да, покрытие в форме буквы “W” обладает высокой проводимостью и в сочетании с внутренними заземляющими контактами обеспечивает всестороннюю защиту от электромагнитных и радиочастотных помех для внутренней проводящей сетки.
Совместим ли D38999/26WE6SN со стандартными розетками серии III?
Совместим ли D38999/26WE6SN со стандартными розетками серии III?
Безусловно. Если ответная розетка имеет размер 17, компоновку 06 и использует стандартную поляризацию “N”, она будет полностью совместима с этой вилкой.
Сможет ли этот разъем выдерживать высокую вибрацию в аэрокосмической отрасли?
Сможет ли этот разъем выдерживать высокую вибрацию в аэрокосмической отрасли?
Да, механизм самоблокировки и прочная алюминиевая конструкция специально разработаны для сохранения электрической и механической целостности в условиях экстремальной вибрации и ударов.
