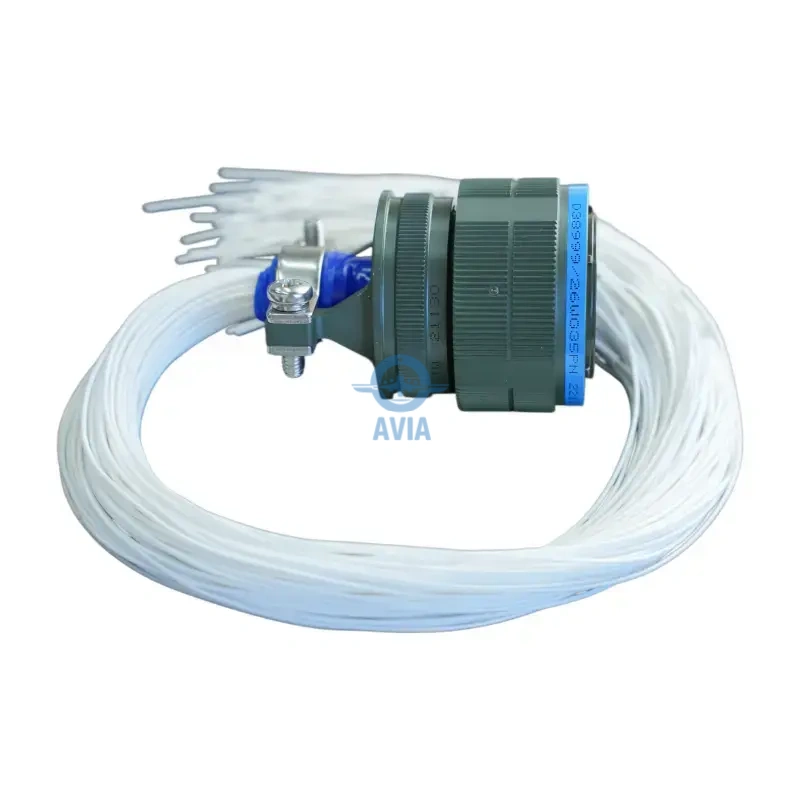

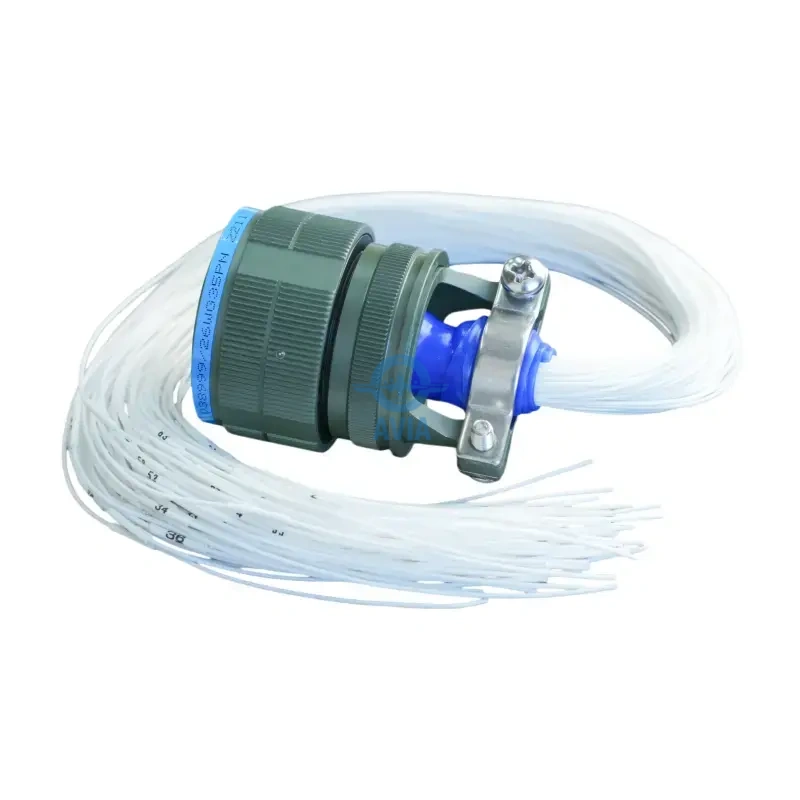

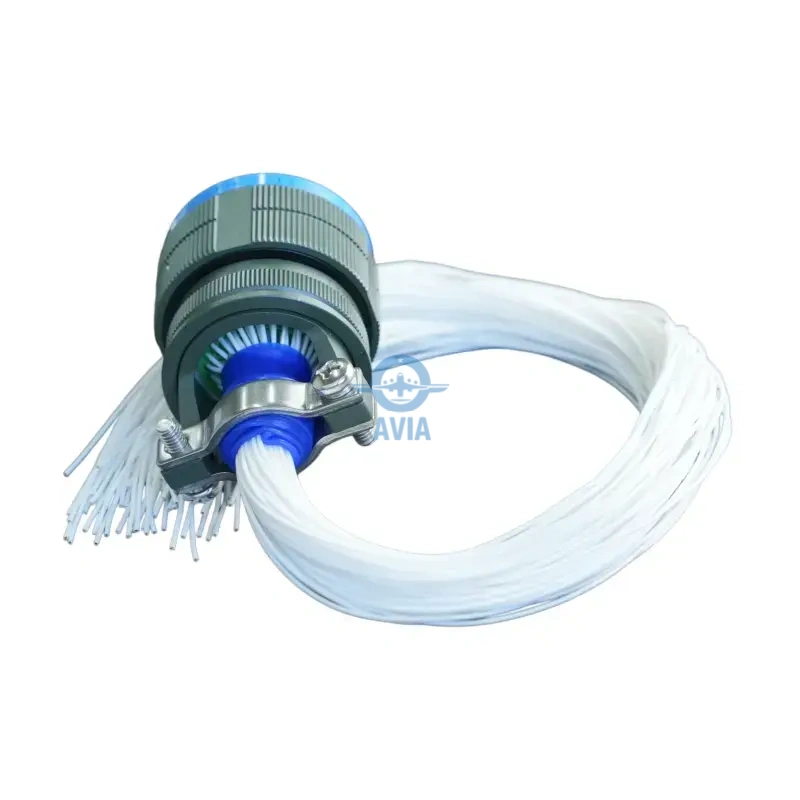

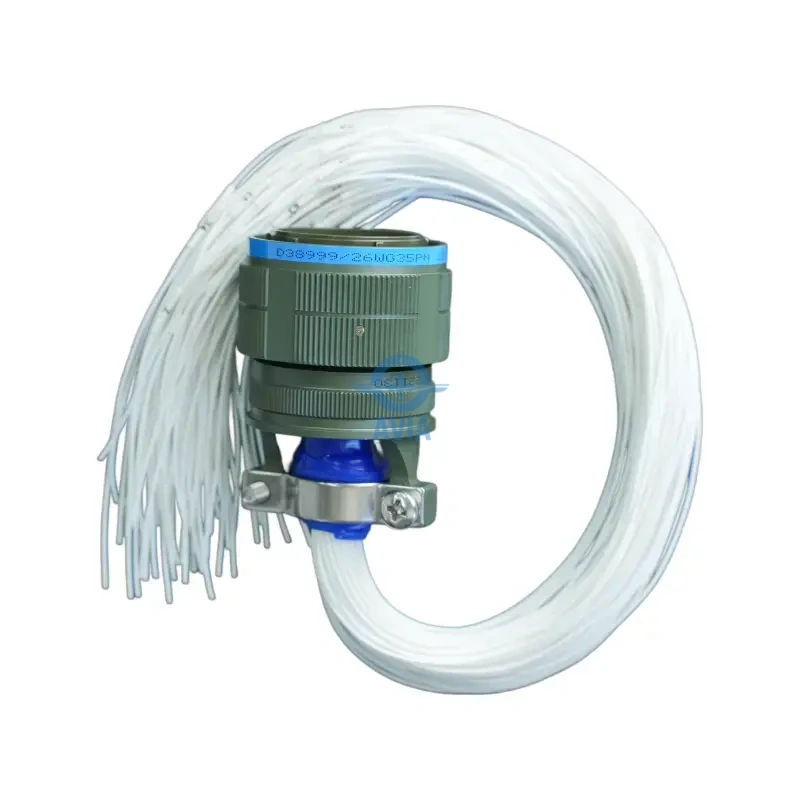

D38999/26WG35PN | 79-контактный алюминиевый прямой штекер серии III (размер 21)
Штекер D38999/26WG35PN — это алюминиевый штекер типоразмера 21, соответствующий стандарту MIL-DTL-38999 серии III, с 79 контактами. Имеет кадмиевое покрытие цвета “W” (оливково-зеленый) и поляризацию “N” для работы с высоковольтными сетками.
999999 в наличии
Делиться:
Категории продукции
Запросить цену
Обзор продукта
Он D38999/26WG35PN является Серия MIL-DTL-38999 III Круглый разъем, выполненный в виде прямой вилки (26) с трехзаходным резьбовым соединительным механизмом. Эта серия разъемов разработана для надежного соединения в условиях сильной вибрации, высокой влажности и экстремальных температур, что делает ее стандартным выбором в военной авиации, наземной обороне, промышленном оборудовании и морских/шельфовых установках. Корпус покрыт кадмием оливково-зеленого цвета поверх химически осажденного никеля (W), проводящего, коррозионностойкого покрытия, рассчитанного на длительное воздействие солевого тумана и хорошо подходящего для длительной эксплуатации в суровых условиях.

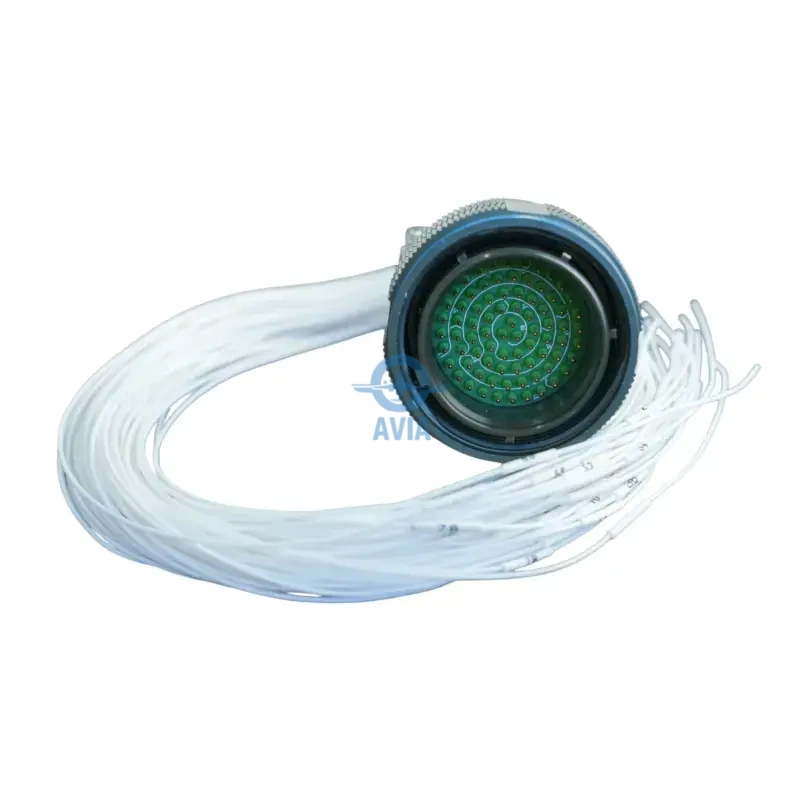

Номер детали обозначает размер корпуса 21 (G в военной буквенной нотации), оснащенного вставкой 35 и использующего штыревые контакты (P) со стороны штекера, которые соединяются с соответствующими контактами гнезда на половине разъема. Он изготавливается в обычном/стандартном положении ключа (N), ориентации по умолчанию, используемой, когда не требуется альтернативная поляризация. В совокупности эти характеристики делают D38999/26WG35PN разъемом среднего и большого размера, герметичным, подходящим для широкого спектра военных и суровых условий эксплуатации, требующих надежных соединений высокой плотности.
Расшифровка номера детали
Наличие и запасы
В наличии / Срок поставки с завода
В компании AVIA Electronics мы понимаем, что сроки выполнения ваших проектов зависят от надежности компонентов. Для поддержки ваших критически важных операций мы поддерживаем активную стратегию управления запасами, специально оптимизированную для разъемов D38999/26WG35PN и всей нашей линейки высоконадежных разъемов.
- В наличии (готово к отправке): В настоящее время продукция D38999/26WG35PN проходит проверку на нашем центральном предприятии. Заказы на эти товары обрабатываются и отправляются в течение 24–48 рабочих часов, что обеспечивает минимальное время простоя для вашего производства или графика технического обслуживания.
- Сроки поставки с завода: Для крупных заказов D38999/26WG35PN или товаров, находящихся в процессе пополнения запасов, мы предоставляем точные сроки поставки, адаптированные под конкретный проект. Мы используем наши прямые партнерские отношения с производителями, чтобы гарантировать выполнение вашего заказа, обеспечивая прозрачное отслеживание от производственной линии до вашего предприятия.
- Гарантия поставок: Мы уделяем первостепенное внимание долгосрочной стабильности поставок для наших клиентов. Если вам требуются плановые поставки, комплектация заказов оптом или буферный запас D38999/26WG35PN для многоэтапных проектов, наша логистическая команда готова скоординировать индивидуальный план поставок, соответствующий конкретным этапам вашего проекта.
Доступны различные размеры корпусов.
Разъем D38999/26WG35PN является частью обширной платформы MIL-DTL-38999 Series III, разработанной для максимальной универсальности в сложных системных архитектурах. Мы понимаем, что ваши проекты требуют единообразия; поэтому наши разъемы доступны в широком диапазоне размеров корпуса, что обеспечивает точную механическую посадку для любого применения.
- Полный спектр размеров: Хотя D38999/26WG35PN представляет собой конкретную конфигурацию, более широкая линейка продуктов серии III доступна в размерах корпуса от 09 до 25. Это позволяет инженерам масштабировать свои разработки — от компактных интерфейсов датчиков до высокоплотных модулей питания и передачи данных — без ущерба для надежности.
- Универсальные стандарты интерфейса: В этой серии все типоразмеры корпусов соответствуют одному и тому же механизму резьбового соединения с тройным заходом. Это гарантирует единообразие процедур сопряжения, протоколов предотвращения разъединения и требований к инструменту для всей вашей монтажной сборки, упрощая процессы установки и обслуживания.
- Точное машиностроение: Независимо от выбранного размера корпуса, каждое устройство изготавливается с соблюдением строгих допусков военного класса. Наши компоненты проходят тщательное тестирование на воздействие окружающей среды, включая воздействие сильной вибрации и экстремальных температурных циклов, что гарантирует сохранение максимальной целостности сигнала вашей системы при любых размерах развертывания.
Поддерживаются индивидуальные конфигурации
В AVIA Electronics мы понимаем, что стандартные компоненты не всегда могут соответствовать уникальным требованиям ваших высокопроизводительных систем. Хотя D38999/26WG35PN представляет собой нашу стандартную конфигурацию с высокой надежностью, мы предлагаем обширную поддержку в разработке индивидуальных решений, чтобы гарантировать идеальную интеграцию нашей продукции в вашу конкретную архитектуру.
- Индивидуальные варианты расположения штифтов и вставок: Если для вашего проекта требуется нестандартная схема расположения контактов или определенное сочетание силовых и сигнальных выводов, мы можем разработать индивидуальные варианты расположения контактов, которые будут соответствовать строгим стандартам качества MIL-DTL-38999 и отвечать вашим конкретным электрическим требованиям.
- Специализированные варианты покрытия и материалов: Помимо стандартной нержавеющей стали и пассивированной отделки, мы предлагаем выбор материалов на заказ, включая специализированные покрытия для повышения коррозионной стойкости, экранирования от электромагнитных помех или снижения веса, чтобы обеспечить работу в самых суровых условиях эксплуатации.
- Модифицированные геометрии оболочек: Для установок с ограниченным пространством мы помогаем в поиске или координации изготовления модифицированных геометрических форм корпуса, включая изготовленные на заказ монтажные фланцы, удлиненные корпуса или интегрированные задние крышки, которые упрощают сборку.
- Комплектация и интеграция «под ключ»: Мы предлагаем услуги по индивидуальной комплектации, в рамках которых мы упаковываем кабель D38999/26WG35PN с аксессуарами, разработанными специально для конкретного применения, — такими как термоусадочные трубки, защитные кожухи или кабельные сборки с индивидуальной заделкой, — готовыми к немедленной интеграции в вашу производственную линию.
Образцы и гибкая поддержка заказов
В AVIA Electronics мы предлагаем высококачественные и надежные решения для межсоединений. Чтобы гарантировать соответствие характеристик D38999/26WG35PN вашим точным инженерным требованиям, мы предлагаем профессиональную услугу по отбору образцов. Мы стремимся поддерживать инновации на каждом этапе жизненного цикла вашей продукции.
- Наличие образцов: Мы предоставляем образцы D38999/26WG35PN для инженерной квалификации и испытаний прототипов. Поскольку это высокопроизводительные компоненты военного класса, взимается номинальная плата за образец, покрывающая стоимость материалов и индивидуальной обработки. Это гарантирует, что вы получите проверенные, бездефектные детали, которые будут соответствовать вашей окончательной производственной партии.
- Нет минимального количества заказа (NO MOQ): Мы верим в поддержку инноваций вне зависимости от масштаба. Независимо от того, нужен ли вам один экземпляр для срочного ремонта или небольшая пилотная партия для системной интеграции, у нас нет минимального объема заказа. Вы можете гибко выбирать именно то, что необходимо на текущем этапе, без бремени избыточных запасов.
- Оптимизированное выполнение заказов: Наша логистическая команда относится к каждому заказу образцов с той же тщательностью, что и к оптовым поставкам. С момента обработки вашего запроса на образцы мы обеспечиваем надежную упаковку промышленного класса и быструю отправку, помогая вам поддерживать темпы реализации вашего проекта.
Логистика и поставки
Компания AVIA Electronics использует надежную систему дистрибуции для обеспечения безопасной и точной доставки компонентов в пункты назначения по всему миру. Варианты доставки, доступные для вашего заказа, рассчитываются и отображаются в процессе оформления заказа в зависимости от ваших конкретных потребностей.
Перевозчики и услуги
Мы сотрудничаем с проверенными логистическими компаниями, чтобы предложить широкий спектр решений по доставке:
Экспресс-перевозчики: DHL, UPS, FedEx, SF Express
Почтовые и стандартные услуги: Belgium Post, Global Direct Standard Line, заказная почта.
Расчёт стоимости доставки
Стоимость доставки рассчитывается динамически при оформлении заказа для обеспечения точности. Окончательная стоимость определяется следующими факторами:
Вес упаковки: Общий вес продукции и необходимой защитной упаковки.
Выбор услуги: Стоимость варьируется в зависимости от выбранного перевозчика и уровня обслуживания (например, экспресс-доставка или стандартная доставка).
Место назначения: Стоимость доставки корректируется в зависимости от страны или региона доставки.
Технические характеристики
Основная информация
|
Номер модели |
D38999/26WG35PN |
|---|---|
|
Приложение |
Промышленная автоматизация |
|
Контактный материал |
Медь |
|
Материал корпуса |
Алюминиевый сплав |
|
Размер раковины |
21 |
|
Тип оконцевания |
Обжим |
|
Контактное покрытие |
Золото |
|
Транспортная упаковка |
Стандартный пакет Expect |
|
Источник |
Китай |
|
Производственная мощность |
100000 |
|
Сертификация |
ISO 9001, ISO 14001, ISO 45001, CE, RoHS, REACH, IP68, 500-часовое испытание солевым туманом |
|---|---|
|
Контактное сопротивление |
≤ 12,0 (мОм) |
|
Обработка поверхности |
кадмиевое покрытие оливково-зеленого цвета |
|
Обработка и персонализация |
OEM/ODM |
|
Стиль ракушки |
Затыкать |
|
Способ крепления |
Затыкать |
|
Стиль спаривания |
Трехзаходная резьбовая муфта |
|
Втулка и уплотнение |
силиконовая резина |
|
Выносливость |
500 циклов |
|
Торговая марка |
АВИА |
|
Код ТН ВЭД |
8536901100 |
Упаковка и вес
|
Размер упаковки |
41,00 см * 31,00 см * 30,00 см |
|---|---|
|
Вес брутто упаковки |
100 г |
Технические характеристики
Вибрация
|
Синус |
60 г, с температурным циклом и имитацией работы аксессуара (36 часов) |
|---|---|
|
Случайный |
44,1 г при высокой температуре, 49,5 г при комнатной температуре |
|
Шок |
На половине синусоидального импульса длительностью 3 мс пиковое значение ускорения: 300g |
Удержание контактов
|
22D# |
45N |
|---|---|
|
20# |
67N |
|
16# |
111N |
|
12# |
111N |
|
10# |
111N |
|
8 # |
111N |
Электрические характеристики
Номинальное напряжение (В)
|
Размер упаковки |
M |
N |
I |
II |
|---|---|---|---|---|
|
уровень моря |
1300 |
1000 |
1800 |
2300 |
|
21000М |
800 |
600 |
1000 |
1000 |
Контактное сопротивление и номинальный ток
|
Размер контакта |
Диаметр (мм) |
Сопротивление (мОм) |
Ток (А) |
|---|---|---|---|
|
22D# |
Φ 0.76 |
≤ 12.0 |
5.0 |
|
20# |
Φ 1.00 |
≤ 5.0 |
7.5 |
|
16# |
Φ 1.60 |
≤ 2,5 |
13.0 |
|
12# |
Φ 2.40 |
≤ 1,5 |
23.0 |
|
10# |
Φ 3.15 |
≤ 1.0 |
40.0 |
Экологические показатели
Рабочая температура
|
класс W |
-65 oC ~ +175 oC |
|---|---|
|
классы К, Ф |
-65 oC ~ +200 oC |
Солевые брызги
|
класс F |
48 ч |
|---|---|
|
класс W |
500 ч |
|
класс К |
1000 ч |
Типичные области применения
- Военная связь
- Аэрокосмические системы
- Электроника для БПЛА и оборонной промышленности
- Промышленная автоматизация
Совместимость
Совместимые марки и варианты сопряжения
|
Бренды |
Эквиваленты |
Друзья |
|---|---|---|
|
Амфенол |
D38999/26WG35PN |
D38999/20WG35SN |
|
Суриау |
8D5-21W35PN |
8D0-21W35SN |
|
Пушка ITT |
KJB6T21W35PN |
KJB0T21W35SN |
|
Аэро/Конесис |
AE326WG35PN |
AE320WG35SN |
|
немецкий |
DTS26W21-35PN |
DTS20W21-35SN |
Совместимые задние крышки и колпачки
|
Тип |
Задние кожухи |
Защитные колпачки |
|---|---|---|
|
Прямая, гайка с втулкой |
M85049/14-19S |
D38999/33K19N |
|
Быстрозажимной зажим под углом 45° |
M85049/15-19S |
|
|
Быстрозажимной зажим 90° |
M85049/16-19S |
|
|
Прямая, вращающаяся муфта, защитный кожух от электромагнитных/радиочастотных помех |
M85049/18-19S |
|
|
Прямой, с вращательной связью, не подверженный воздействию электромагнитных/радиочастотных помех, защитный кожух. |
M85049/19-19S |
|
|
Прямой обжимной кольцевой адаптер |
M85049/20-19S |
|
|
Прямая, с вращательной связью, не подверженная воздействию окружающей среды задняя панель |
M85049/21-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/38-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/39-19S |
|
|
45°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/78-19S |
|
|
90°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/79-19S |
|
|
Прямая, вращающаяся муфта, продолжение. Термоусадочный адаптер. |
M85049/69-19S |
|
|
Прямой самозащелкивающийся адаптер с фиксатором ленты |
M85049/88-19S |
|
|
45°, самоблокирующийся адаптер с фиксатором ленты |
M85049/89-19S |
|
|
90°, самоблокирующийся адаптер с фиксатором ленты |
M85049/90-19S |
|
|
Прямой адаптер предварительной защиты |
M85049/115-19S |
|
|
90° Предэкранный адаптер |
M85049/117-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/124-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/126-19S |
Одинаковое количество контактов – несколько вариантов разъемов
В комплект входит набор для технической сборки.
Защита целостности вашего соединения
Неправильный инструмент часто приводит к повреждению клемм и дорогостоящим простоям. Для обеспечения работоспособности ваших узлов серий MIL-DTL-38999 и MIL-DTL-26482 мы включаем в комплект поставки Бесплатный Комплект для точной сборки AVIA с каждым заказом.
Предоставляя этот комплект бесплатно, мы гарантируем, что каждый контакт будет обработан с использованием соответствующего инструмента, что обеспечит соответствие всем электрическим характеристикам и долгосрочную надежность вашей системы.
Бесплатный комплект для точной сборки AVIA
Высоконадежные клеммные контакты:
Разработано для оптимальной электрической и механической совместимости.
Специализированное оборудование для извлечения:
Обеспечивает безопасное и неразрушающее обращение со всеми контактами.
Согласие
Сертификаты системы управления качеством
Наша система управления качеством, сертифицированная по стандарту ISO 9001, обеспечивает стабильные производственные процессы и надежное качество продукции. Компания AVIA Electronics следует международно признанным стандартам качества, включая ISO 9001 для управления качеством, ISO 14001 для управления окружающей средой и ISO 45001 для охраны труда и техники безопасности, чтобы предлагать надежные решения в области разъемов.
-
- Сертификация ISO9001
-
- Сертификация ISO14001
-
- Сертификация ISO45001
Сертификаты соответствия продукции стандартам
Наши разъемы соответствуют международным требованиям по охране окружающей среды и безопасности, обеспечивая надежные и соответствующие стандартам решения для глобальных рынков. Продукция AVIA Electronics отвечает требованиям маркировки CE, стандартам директивы RoHS в отношении запрещенных опасных веществ и требованиям регламента REACH в отношении химической безопасности, что обеспечивает бесшовную интеграцию в глобальные цепочки поставок.
-
- Соответствует стандартам CE.
-
- Соответствует требованиям RoHS
-
- Соответствует требованиям REACH.
Протоколы испытаний продукции
Наша продукция проходит строгие испытания для подтверждения защиты от воздействия окружающей среды, долговечности и производительности в сложных условиях эксплуатации. Разъемы имеют степень защиты IP68 от воды и пыли и проходят 500-часовые испытания в солевом тумане для подтверждения коррозионной стойкости в суровых условиях военной, аэрокосмической и морской промышленности.
-
- Степень защиты IP68
-
- Испытание солевым туманом
Гарантия
Гарантия качества 1 год
Мы предоставляем ограниченную гарантию сроком на 1 год на всю продукцию, которая распространяется на дефекты материалов и изготовления. Обратите внимание, что данная гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несанкционированных модификаций или умышленного злоупотребления.
