Обзор продукта

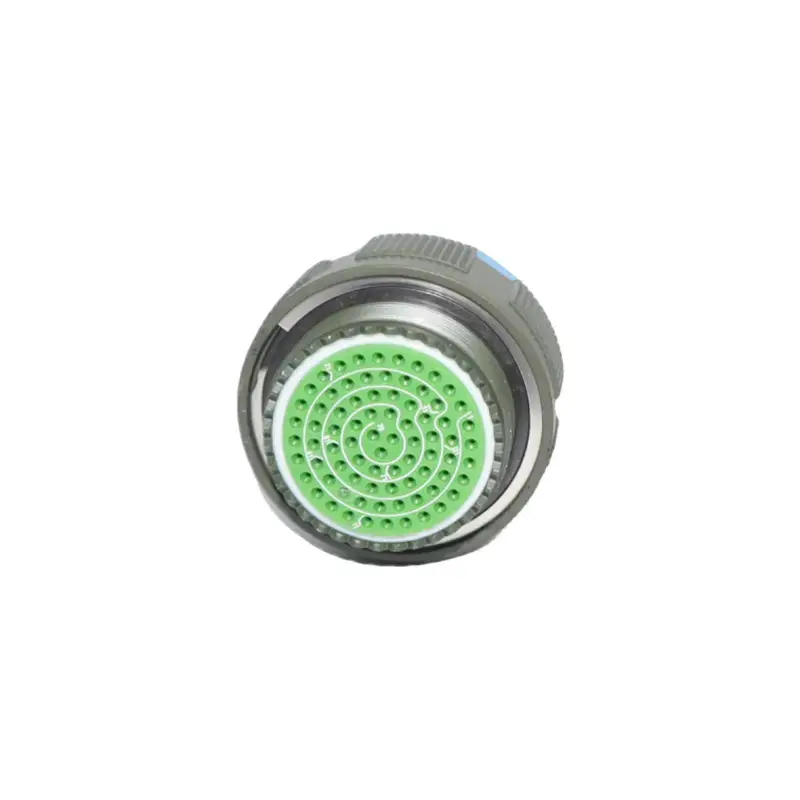

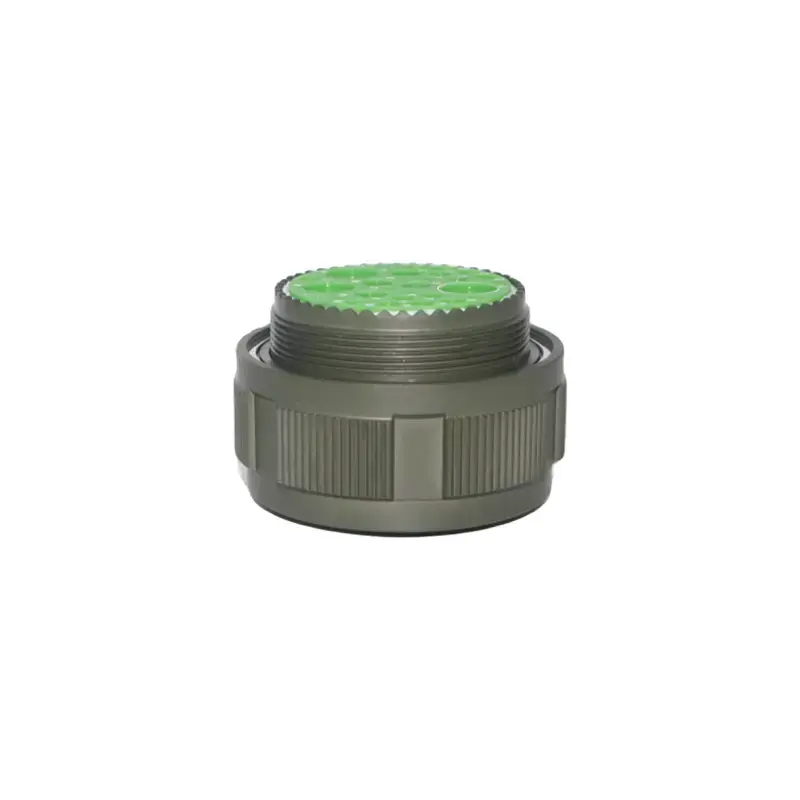

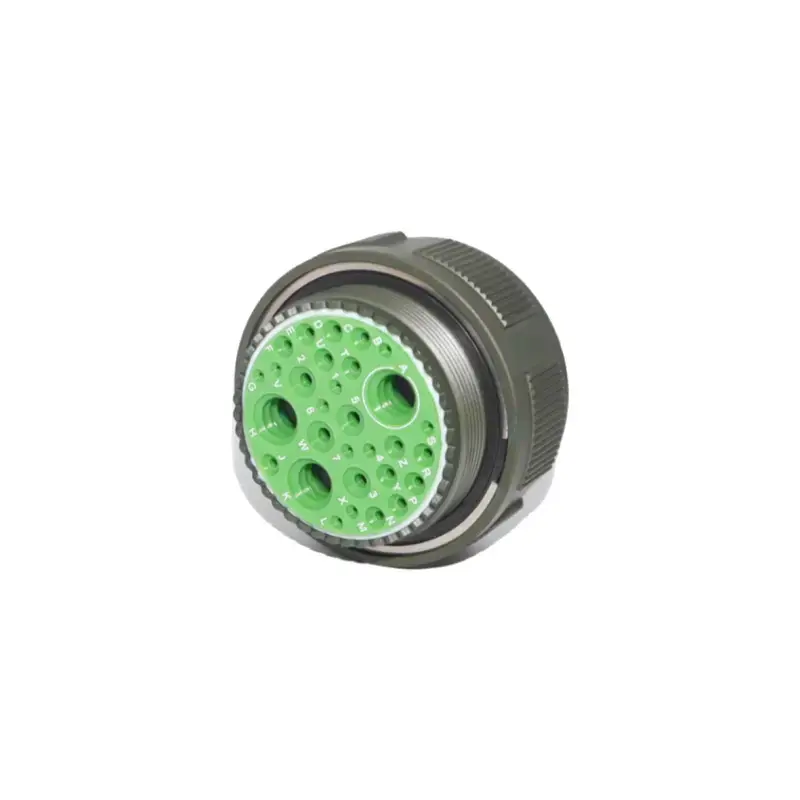

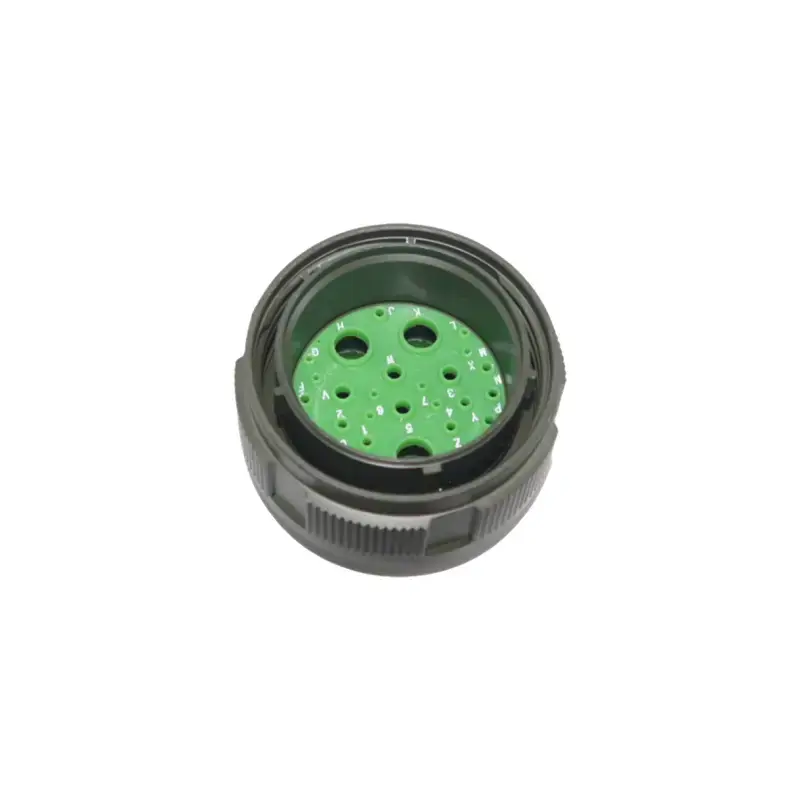

Он D38999/26WJ20PN is a high-reliability circular connector designed for demanding aerospace, industrial, and high-performance electronic applications. Engineered for secure electrical connections and dependable operation in harsh environments, this connector supports applications exposed to vibration, mechanical stress, and temperature variations.
The D38999/26WJ20PN belongs to the Серия MIL-DTL-38999 III family of circular connectors. It features a straight plug configuration, triple-start threaded coupling system, 25-20 insert arrangement, and pin contacts. Its rugged construction and secure mating interface help maintain reliable electrical performance in demanding operating conditions. Exact mechanical and electrical specifications should be verified against the applicable product datasheet.
With its robust design and high-reliability construction, the D38999/26WJ20PN is suitable for aerospace equipment, industrial automation, communication systems, and other applications requiring dependable electrical connectivity. Please consult the relevant product datasheet to confirm the connector’s shell size, contact arrangement, pin configuration, coupling interface, surface finish, and mating compatibility before installation.
Расшифровка номера детали
Наличие и запасы
В наличии / Срок поставки с завода
At AVIA Electronics, we help customers plan procurement and delivery schedules for the D38999/26WJ20PN and our broader range of high-reliability connectors. Our team confirms product availability, lead times, and shipping arrangements before order confirmation to support your production, maintenance, and project requirements.
В наличии (готово к отправке): Contact us to verify current inventory of the D38999/26WJ20PN. For confirmed in-stock orders, dispatch is typically arranged within 24–48 business hours after order and payment confirmation, subject to product availability and shipping arrangements.
Сроки поставки с завода: For production orders or larger quantities of the D38999/26WJ20PN, we provide estimated lead times based on order quantity, material availability, and production capacity. The expected delivery schedule is confirmed during the quotation process, with updates provided if circumstances change.
Планирование поставок: For recurring purchases, bulk orders, or phased projects, we can discuss scheduled shipments, batch deliveries, and buffer-stock arrangements for the D38999/26WJ20PN. Order quantities, availability, and delivery schedules are coordinated according to your project requirements.
Запросите ценовое предложение сегодня: Send AVIA Electronics your required quantity, target delivery date, shipping destination, and any specific technical requirements. Our sales team will confirm availability and provide a quotation with pricing, estimated lead time, and shipping options for the D38999/26WJ20PN.
Доступны различные размеры корпусов.
The D38999/26WJ20PN is a high-reliability MIL-DTL-38999 Series III circular connector designed for demanding aerospace, industrial, and electronic applications. Featuring a straight plug configuration with pin contacts, this connector supports secure electrical connections and dependable performance in environments exposed to vibration, mechanical stress, and temperature variations.

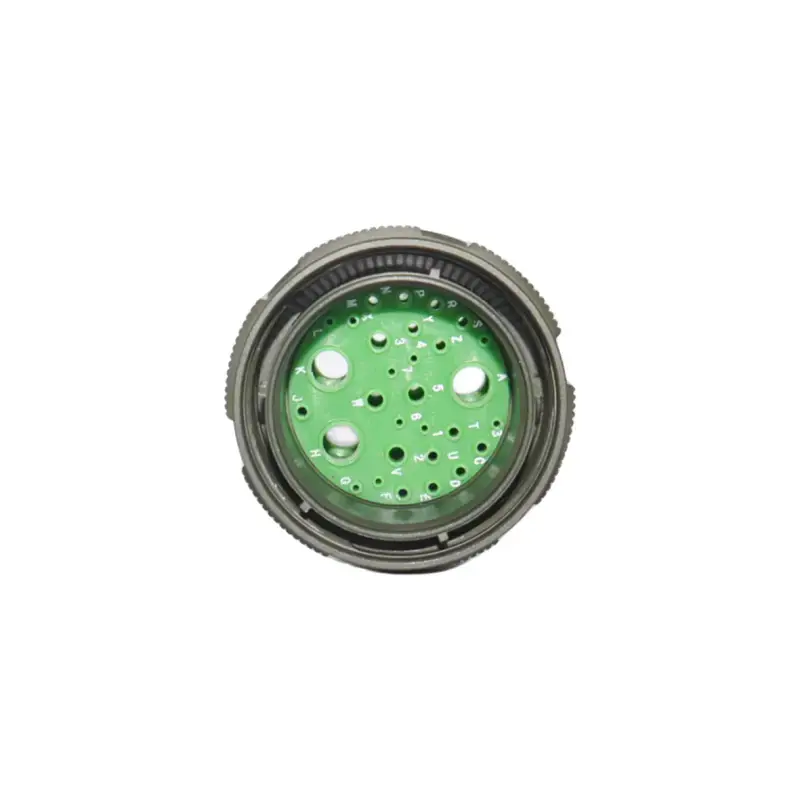

Конфигурация, специфичная для модели: The D38999/26WJ20PN features a 25-20 insert arrangement with pin contacts and normal keying orientation. This configuration is designed to support reliable electrical interconnections in high-performance systems. Consult the applicable datasheet to verify contact quantity, contact sizes, electrical ratings, and mechanical compatibility.
Надежное резьбовое соединение: Трехзаходный резьбовой соединительный механизм серии III MIL-DTL-38999 обеспечивает надежное соединение и предотвращает случайное отсоединение при вибрации. Перед установкой убедитесь в совместимости соединительного разъема, положения ключа и самого соединителя.
Environmental Durability: The D38999/26WJ20PN is designed for demanding operating environments requiring mechanical strength and reliable connectivity. Shell finish, sealing performance, operating temperature, corrosion resistance, and applicable qualification requirements should be verified against the relevant product datasheet.
Source Your D38999/26WJ20PN Connector from AVIA Electronics: Contact AVIA Electronics for connector sourcing, configuration verification, and procurement support. Whether you need engineering samples, small quantities, or bulk production orders, our team can help confirm product availability, mating compatibility, pricing, and estimated lead times. Send us your required quantity, technical specifications, and delivery destination to receive a tailored quotation and discuss reliable supply options for your project.
Поддерживаются индивидуальные конфигурации
At AVIA Electronics, we understand that standard connector configurations may not meet every project’s requirements. For the D38999/26WJ20PN, we provide technical support to help customers verify connector compatibility, identify suitable accessories, and coordinate reliable sourcing solutions based on their application needs.
Выбор конфигурации контактов: Our team can help verify the D38999/26WJ20PN pin contact arrangement, electrical requirements, and mating compatibility to support reliable integration into your equipment.
Материалы корпуса и отделка поверхности: Depending on availability and technical feasibility, we can help evaluate alternative connector shell materials and surface finishes based on corrosion resistance, electromagnetic compatibility, environmental conditions, and weight requirements. Alternative configurations may require a different part number.
Задняя крышка и механическая интеграция: We can assist in identifying compatible backshells and strain-relief accessories for the D38999/26WJ20PN, including attachment interfaces, cable diameter requirements, and installation considerations.
Поиск и комплектация аксессуаров: AVIA Electronics can coordinate the supply of D38999/26WJ20PN connectors, compatible backshells, protective caps, and other accessories. Matched sets and kitting services are available for discussion, subject to component availability and compatibility verification.
Запросить техническую поддержку и коммерческое предложение: Source your D38999/26WJ20PN connector through AVIA Electronics. Send us your part number, technical drawings, required quantity, cable specifications, and target delivery date. Our team will help verify compatibility, confirm availability, and provide competitive pricing, estimated lead times, and suitable supply options for engineering samples, small orders, or bulk procurement.
Образцы и гибкая поддержка заказов
At AVIA Electronics, we support engineering evaluations, prototype development, and system integration testing with sampling options for the D38999/26WJ20PN connector, subject to product availability.
Наличие образцов: Contact us to confirm sample availability for the D38999/26WJ20PN. Our team can provide pricing, availability information, and estimated dispatch schedules to support your engineering evaluation and prototype testing.
Гибкие объемы заказа: We support prototype testing, small-quantity purchases, and larger procurement requirements. Whether you need a single connector for evaluation or multiple units for system integration, our team can discuss suitable ordering options, with minimum order quantities confirmed upon request.
Безопасная доставка: AVIA Electronics coordinates appropriate packaging and international shipping arrangements to help protect connectors during transportation. Available shipping methods, estimated dispatch dates, and delivery times are confirmed during order processing.
Запросите образец сегодня: Contact AVIA Electronics with the D38999/26WJ20PN part number, required quantity, delivery destination, and project requirements. Our team will confirm sample availability and provide a competitive quotation with estimated lead times and shipping options. Whether you require samples for prototype validation or reliable supply for future production, AVIA Electronics is ready to support your connector procurement needs.
Логистика и поставки
Компания AVIA Electronics использует надежную систему дистрибуции для обеспечения безопасной и точной доставки компонентов в пункты назначения по всему миру. Варианты доставки, доступные для вашего заказа, рассчитываются и отображаются в процессе оформления заказа в зависимости от ваших конкретных потребностей.
Перевозчики и услуги
Мы сотрудничаем с проверенными логистическими компаниями, чтобы предложить широкий спектр решений по доставке:
Экспресс-перевозчики: DHL, UPS, FedEx, SF Express
Почтовые и стандартные услуги: Belgium Post, Global Direct Standard Line, заказная почта.
Расчёт стоимости доставки
Стоимость доставки рассчитывается динамически при оформлении заказа для обеспечения точности. Окончательная стоимость определяется следующими факторами:
Вес упаковки: Общий вес продукции и необходимой защитной упаковки.
Выбор услуги: Стоимость варьируется в зависимости от выбранного перевозчика и уровня обслуживания (например, экспресс-доставка или стандартная доставка).
Место назначения: Стоимость доставки корректируется в зависимости от страны или региона доставки.
Технические характеристики
Основная информация
|
Номер модели |
D38999/26WJ20PN |
|---|---|
|
Приложение |
Промышленная автоматизация |
|
Контактный материал |
Медь |
|
Материал корпуса |
Алюминиевый сплав |
|
Размер раковины |
25 |
|
Тип оконцевания |
Обжим |
|
Контактное покрытие |
Золото |
|
Транспортная упаковка |
Стандартный пакет Expect |
|
Источник |
Китай |
|
Производственная мощность |
100000 |
|
Сертификация |
ISO 9001, ISO 14001, ISO 45001, CE, RoHS, REACH, IP68, 500-часовое испытание солевым туманом |
|---|---|
|
Контактное сопротивление |
≤ 12,0 (мОм) |
|
Обработка поверхности |
кадмиевое покрытие оливково-зеленого цвета |
|
Обработка и персонализация |
OEM/ODM |
|
Стиль ракушки |
Затыкать |
|
Способ крепления |
Затыкать |
|
Стиль спаривания |
Трехзаходная резьбовая муфта |
|
Втулка и уплотнение |
силиконовая резина |
|
Выносливость |
500 циклов |
|
Торговая марка |
АВИА |
|
Код ТН ВЭД |
8536901100 |
Упаковка и вес
|
Размер упаковки |
41,00 см * 31,00 см * 30,00 см |
|---|---|
|
Вес брутто упаковки |
100 г |
Технические характеристики
Вибрация
|
Синус |
60 г, с температурным циклом и имитацией работы аксессуара (36 часов) |
|---|---|
|
Случайный |
44,1 г при высокой температуре, 49,5 г при комнатной температуре |
|
Шок |
На половине синусоидального импульса длительностью 3 мс пиковое значение ускорения: 300g |
Удержание контактов
|
22D# |
45N |
|---|---|
|
20# |
67N |
|
16# |
111N |
|
12# |
111N |
|
10# |
111N |
|
8 # |
111N |
Электрические характеристики
Номинальное напряжение (В)
|
Размер упаковки |
M |
N |
I |
II |
|---|---|---|---|---|
|
уровень моря |
1300 |
1000 |
1800 |
2300 |
|
21000М |
800 |
600 |
1000 |
1000 |
Контактное сопротивление и номинальный ток
|
Размер контакта |
Диаметр (мм) |
Сопротивление (мОм) |
Ток (А) |
|---|---|---|---|
|
22D# |
Φ 0.76 |
≤ 12.0 |
5.0 |
|
20# |
Φ 1.00 |
≤ 5.0 |
7.5 |
|
16# |
Φ 1.60 |
≤ 2,5 |
13.0 |
|
12# |
Φ 2.40 |
≤ 1,5 |
23.0 |
|
10# |
Φ 3.15 |
≤ 1.0 |
40.0 |
Экологические показатели
Рабочая температура
|
класс W |
-65 oC ~ +175 oC |
|---|---|
|
классы К, Ф |
-65 oC ~ +200 oC |
Солевые брызги
|
класс F |
48 ч |
|---|---|
|
класс W |
500 ч |
|
класс К |
1000 ч |
Типичные области применения
- Военная связь
- Аэрокосмические системы
- Электроника для БПЛА и оборонной промышленности
- Промышленная автоматизация
Совместимость
Совместимые марки и варианты сопряжения
|
Бренды |
Эквиваленты |
Друзья |
|---|---|---|
|
Амфенол |
D38999/26WJ20PN |
D38999/20WJ20SN |
|
Суриау |
- |
- |
|
Пушка ITT |
- |
- |
|
Аэро/Конесис |
- |
- |
|
немецкий |
- |
- |
Совместимые задние крышки и колпачки
|
Тип |
Задние кожухи |
Защитные колпачки |
|---|---|---|
|
Прямая, гайка с втулкой |
M85049/14-19S |
D38999/33K19N |
|
Быстрозажимной зажим под углом 45° |
M85049/15-19S |
|
|
Быстрозажимной зажим 90° |
M85049/16-19S |
|
|
Прямая, вращающаяся муфта, защитный кожух от электромагнитных/радиочастотных помех |
M85049/18-19S |
|
|
Прямой, с вращательной связью, не подверженный воздействию электромагнитных/радиочастотных помех, защитный кожух. |
M85049/19-19S |
|
|
Прямой обжимной кольцевой адаптер |
M85049/20-19S |
|
|
Прямая, с вращательной связью, не подверженная воздействию окружающей среды задняя панель |
M85049/21-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/38-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/39-19S |
|
|
45°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/78-19S |
|
|
90°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/79-19S |
|
|
Прямая, вращающаяся муфта, продолжение. Термоусадочный адаптер. |
M85049/69-19S |
|
|
Прямой самозащелкивающийся адаптер с фиксатором ленты |
M85049/88-19S |
|
|
45°, самоблокирующийся адаптер с фиксатором ленты |
M85049/89-19S |
|
|
90°, самоблокирующийся адаптер с фиксатором ленты |
M85049/90-19S |
|
|
Прямой адаптер предварительной защиты |
M85049/115-19S |
|
|
90° Предэкранный адаптер |
M85049/117-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/124-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/126-19S |
Одинаковое количество контактов – несколько вариантов разъемов

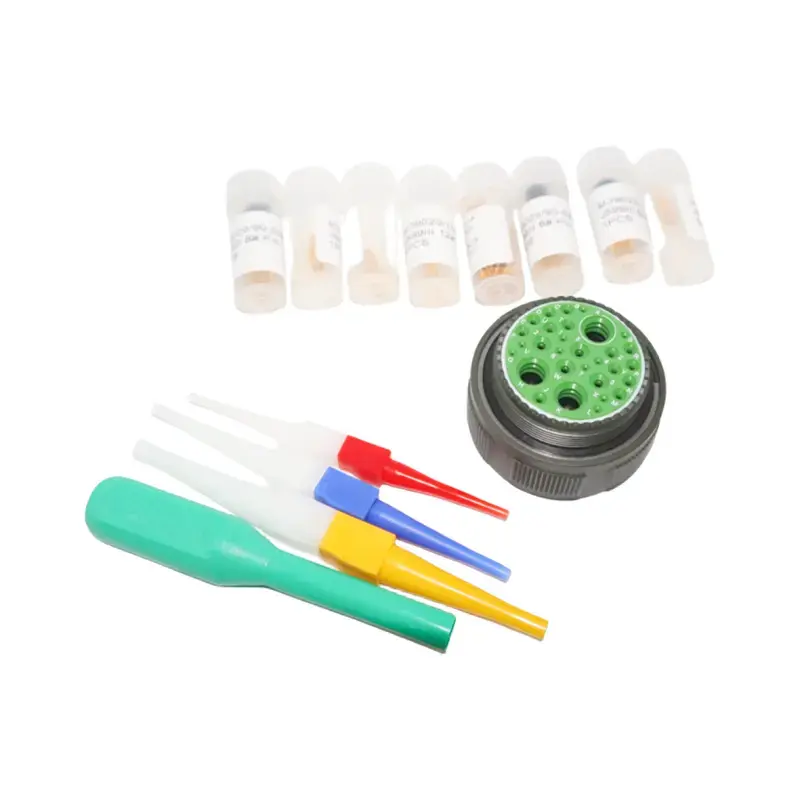

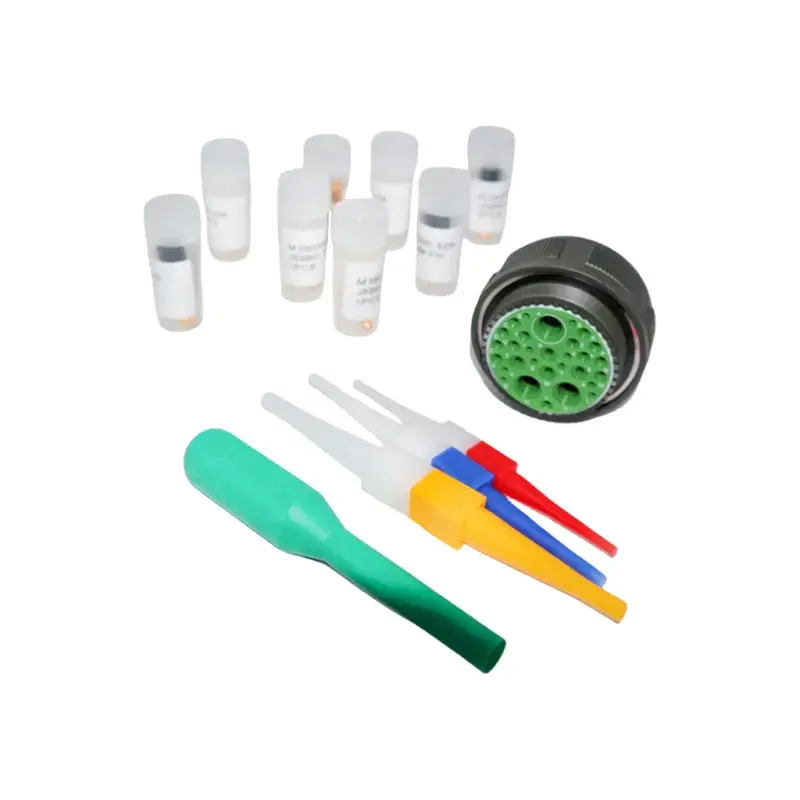

В комплект входит набор для технической сборки.
Защита целостности вашего соединения
Неправильный инструмент часто приводит к повреждению клемм и дорогостоящим простоям. Для обеспечения работоспособности ваших узлов серий MIL-DTL-38999 и MIL-DTL-26482 мы включаем в комплект поставки Бесплатный Комплект для точной сборки AVIA с каждым заказом.
Предоставляя этот комплект бесплатно, мы гарантируем, что каждый контакт будет обработан с использованием соответствующего инструмента, что обеспечит соответствие всем электрическим характеристикам и долгосрочную надежность вашей системы.
Бесплатный комплект для точной сборки AVIA
Высоконадежные клеммные контакты:
Разработано для оптимальной электрической и механической совместимости.
Специализированное оборудование для извлечения:
Обеспечивает безопасное и неразрушающее обращение со всеми контактами.
Согласие
Сертификаты системы управления качеством
Наша система управления качеством, сертифицированная по стандарту ISO 9001, обеспечивает стабильные производственные процессы и надежное качество продукции. Компания AVIA Electronics следует международно признанным стандартам качества, включая ISO 9001 для управления качеством, ISO 14001 для управления окружающей средой и ISO 45001 для охраны труда и техники безопасности, чтобы предлагать надежные решения в области разъемов.
-
- Сертификация ISO9001
-
- Сертификация ISO14001
-
- Сертификация ISO45001
Сертификаты соответствия продукции стандартам
Наши разъемы соответствуют международным требованиям по охране окружающей среды и безопасности, обеспечивая надежные и соответствующие стандартам решения для глобальных рынков. Продукция AVIA Electronics отвечает требованиям маркировки CE, стандартам директивы RoHS в отношении запрещенных опасных веществ и требованиям регламента REACH в отношении химической безопасности, что обеспечивает бесшовную интеграцию в глобальные цепочки поставок.
-
- Соответствует стандартам CE.
-
- Соответствует требованиям RoHS
-
- Соответствует требованиям REACH.
Протоколы испытаний продукции
Наша продукция проходит строгие испытания для подтверждения защиты от воздействия окружающей среды, долговечности и производительности в сложных условиях эксплуатации. Разъемы имеют степень защиты IP68 от воды и пыли и проходят 500-часовые испытания в солевом тумане для подтверждения коррозионной стойкости в суровых условиях военной, аэрокосмической и морской промышленности.
-
- Степень защиты IP68
-
- Испытание солевым туманом
Гарантия
Гарантия качества 1 год
Мы предоставляем ограниченную гарантию сроком на 1 год на всю продукцию, которая распространяется на дефекты материалов и изготовления. Обратите внимание, что данная гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несанкционированных модификаций или умышленного злоупотребления.
