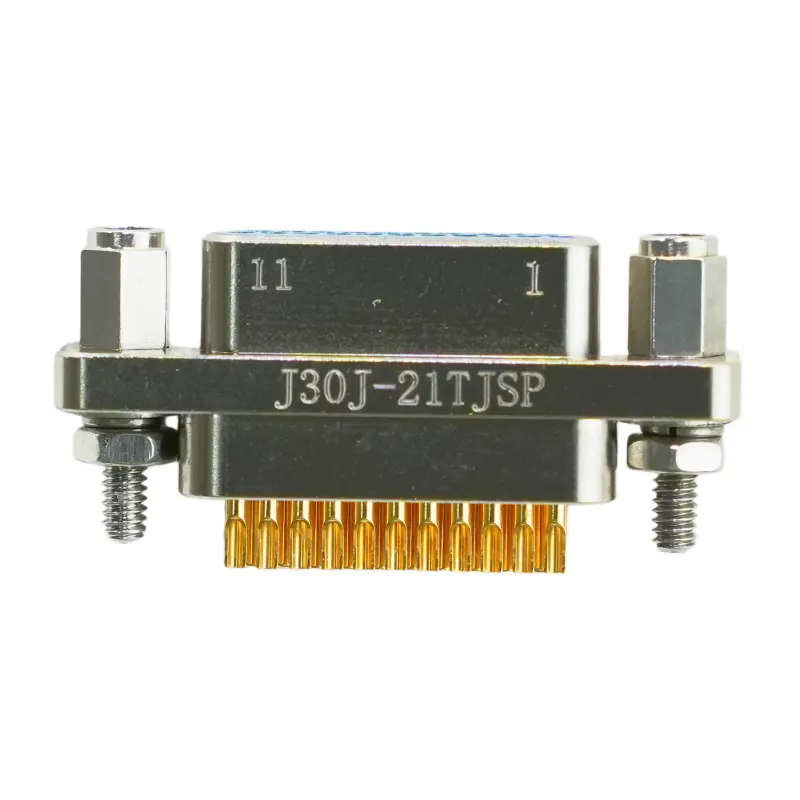

J30J-21TJSP | 21-контактный прямой разъем Micro-D для печатных плат с длинными винтовыми фиксаторами
J30J-21TJSP — это 21-контактный штекер Micro-D для прямого монтажа на печатную плату, имеющий 3-рядную вертикальную компоновку контактов, высоконадежные поворотные штыри и удлиненные винтовые фиксаторы.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
J30J-21TJSP Высокоплотная 3-рядная вертикальная интеграция для современных печатных плат
Он J30J-21TJSP Это высокопроизводительный разъем Micro-D, специально разработанный для прямой вертикальной интеграции на современных многослойных печатных платах. Благодаря компактной трехрядной компоновке, этот 21-контактный интерфейс обеспечивает превосходную концентрацию сигнала без необходимости чрезмерного физического пространства на плате. Такой вертикальный профиль является важным преимуществом для сложных авиационных процессоров, морских вычислительных модулей и систем управления тактической техникой, где локализованное пространство имеет первостепенное значение. Он позволяет системным инженерам исключить внутренние промежуточные жгуты проводов, преобразуя соединение платы с панелью в высокоорганизованный прямой интерфейс.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Циклы спаривания |
|---|---|---|---|---|
Алюминиевый сплав | ~800 В переменного тока | 3 А | от -55 °C до +125 °C | >500 |
Высокоточные твердотельные клеммы для надежного смачивания припоем.
Задняя часть разъема J30J-21TJSP имеет двадцать один прямой металлический контакт, предназначенный для непосредственной установки в сквозные отверстия на плате. Эти контакты изготовлены с соблюдением строгих допусков по размерам, что обеспечивает предсказуемую контактную сетку, упрощающую сложную многослойную трассировку дорожек и предотвращающую локальные электрические замыкания. В разъеме используется высокоэффективный полимерный изолятор, сохраняющий структурную целостность при экстремальных тепловых нагрузках. Это защищает расположение контактов диаметром 1,27 мм от смещения или деформации во время волновой или ручной пайки, обеспечивая равномерный припой по всей контактной матрице.
Усовершенствованная технология поворотных контактов для обеспечения непрерывной передачи сигнала.
Электрический сердечник разъема J30J-21TJSP состоит из специальных эластичных штырьков, обеспечивающих надежное многоточечное физическое соединение со стенками соответствующего разъема. Эта пружинная конструкция создает постоянное давление при соединении, которое удаляет микроскопические загрязнения и поверхностную окись при установке. Многоконтактный интерфейс гарантирует непрерывную передачу сигнала без кратковременных микроразрывов, что крайне важно при сильных механических ударах или гармоническом резонансе. Высокопрочные медные штырьки покрыты высококачественным золотым напылением для поддержания низкого электрического сопротивления в течение длительного срока службы.
Надежная структурная защита и прочные длинные винтовые домкраты.
Размещенный в корпусе из высококачественного алюминиевого сплава, J30J-21TJSP Обеспечивает непрерывную механическую защиту и надежное экранирование от электромагнитных помех. Корпус включает в себя удлиненные винты, которые надежно фиксируют установленный на плате штекер в соответствующем кабельном разъеме. Такая конструкция физического крепления передает динамические усилия натяжения непосредственно на шасси и корпус, эффективно изолируя чувствительные паяные соединения на плате от внешних нагрузок. Отличительная D-образная геометрия интерфейса обеспечивает точную поляризацию, предотвращая ошибки сопряжения во время сложного обслуживания в полевых условиях.
Полное соответствие нормативным требованиям для упрощения интеграции.
Разъем J30J-21TJSP строго соответствует признанным техническим стандартам для микроминиатюрных разъемов, обеспечивая полную механическую и электрическую совместимость со стандартными 21-контактными разъемами той же серии. Это строгое соответствие производственным стандартам упрощает процесс закупки, позволяя немедленно использовать его в качестве надежной замены или модернизации в существующих сетях электроники высокой плотности. Его предсказуемые физические размеры и подтвержденная термостойкость обеспечивают надежную долговременную работу в современных роботизированных испытаниях, тактических системах полезной нагрузки и оборудовании дистанционного зондирования.
Часто задаваемые вопросы
Что означает суффикс 'P' в номере детали J30J-21TJSP?
Что означает суффикс 'P' в номере детали J30J-21TJSP?
Буква ‘P’ подтверждает, что разъем предназначен для прямого монтажа на печатную плату и имеет прочные сквозные выводы, которые вставляются непосредственно в плату для волновой или ручной пайки.
Расположены ли 21 контакт на этой плате в определенной сетке?
Расположены ли 21 контакт на этой плате в определенной сетке?
Да, 21 контакт расположен в шахматном порядке в 3 ряда с шагом контактов 1,27 мм, что обеспечивает максимальную пространственную эффективность и минимизирует сложности локальной трассировки дорожек.
Какова механическая роль длинных винтовых домкратов на модели J30J-21TJSP?
Какова механическая роль длинных винтовых домкратов на модели J30J-21TJSP?
Длинные винтовые зажимы надежно фиксируют установленный на плате штекер в гнезде ответного кабельного жгута, предотвращая повреждение паяных соединений печатной платы внешними нагрузками и вибрацией.
В комплекте с разъемом идут предварительно подключенные провода?
В комплекте с разъемом идут предварительно подключенные провода?
Нет, обозначение ‘P’ указывает на то, что это прямой разъем для монтажа на печатную плату. Он имеет прочные металлические клеммы, предназначенные исключительно для непосредственной пайки к печатной плате.
Безопасен ли данный изоляционный материал для промышленной пайки печатных плат?
Безопасен ли данный изоляционный материал для промышленной пайки печатных плат?
Да, внутренний изолятор изготовлен из современных конструкционных термопластов, которые выдерживают стандартные температуры промышленной волновой и ручной пайки без деформации.
