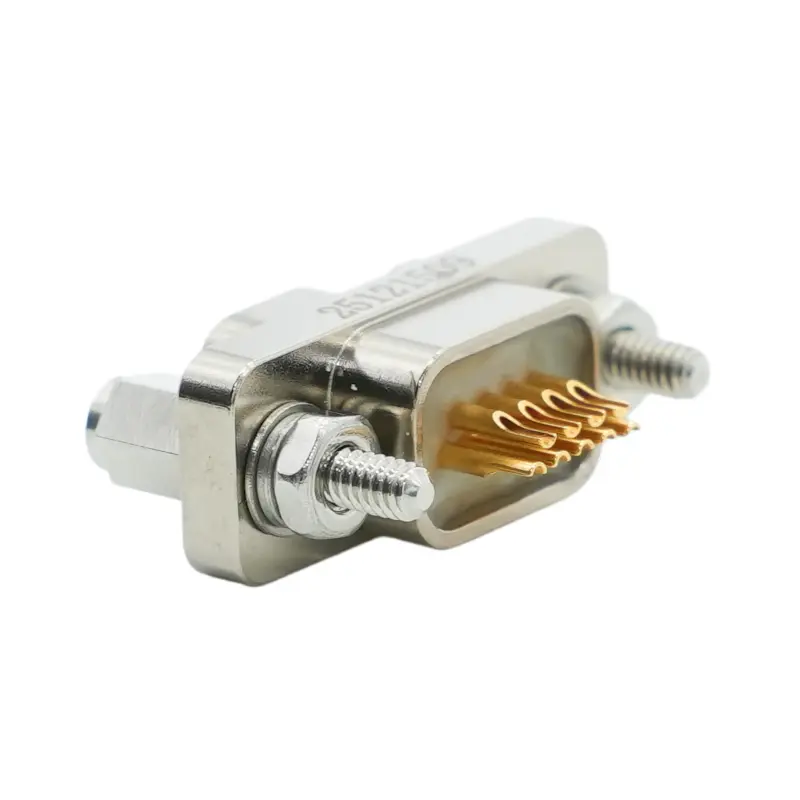

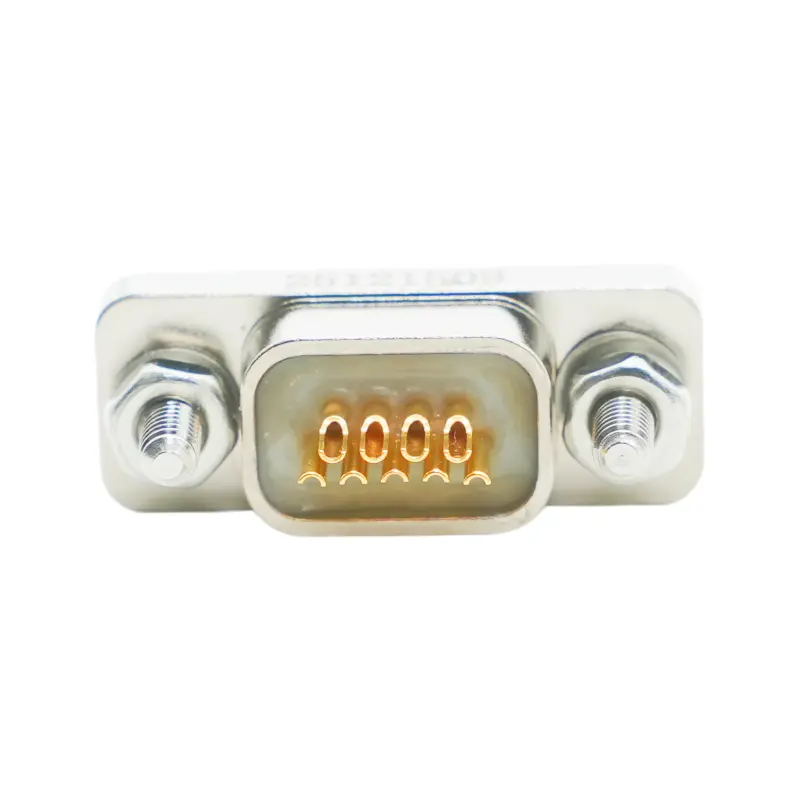

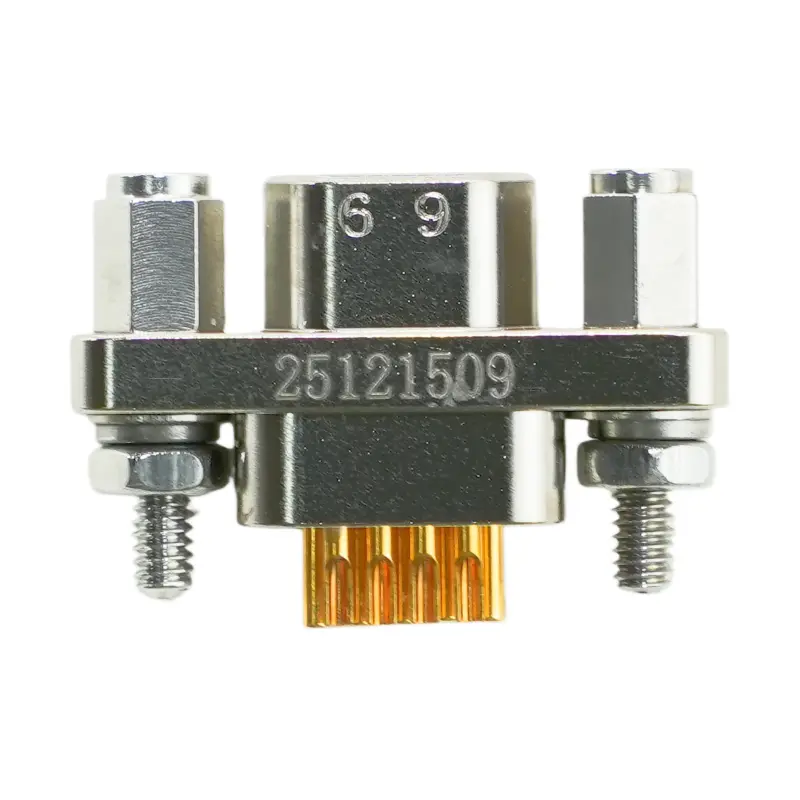

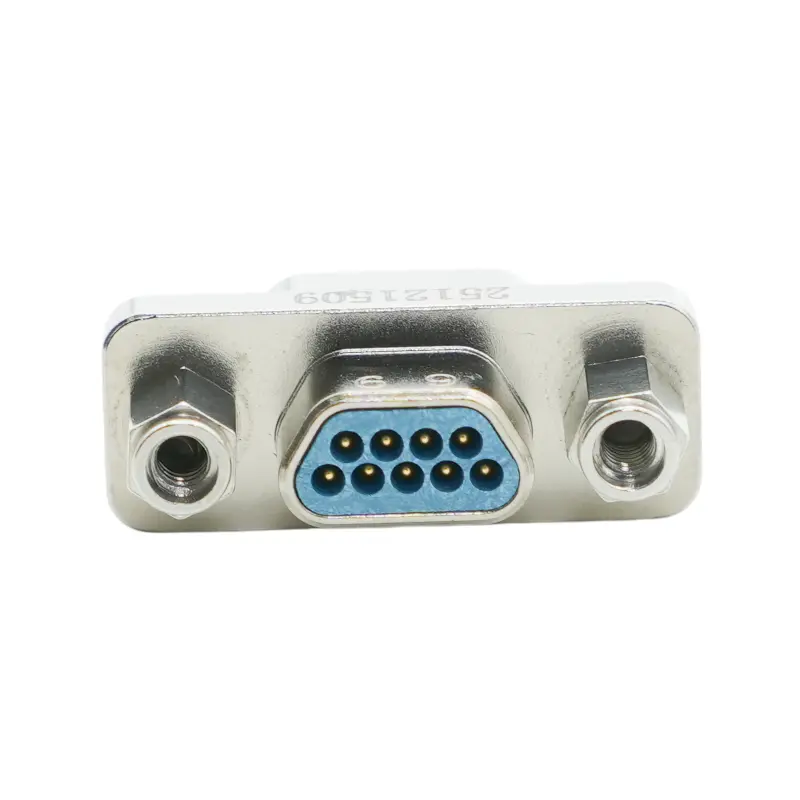

J30J-9TJSP | 9-контактный прямой разъем Micro-D для печатных плат с длинными винтовыми фиксаторами
J30J-9TJSP — это высоконадежный 9-контактный прямоугольный разъем Micro-D, предназначенный для вертикального монтажа на печатную плату, с поворотными контактами и длинными винтовыми фиксаторами.
999999 в наличии
Делиться:
Категории продукции
Запросить цену
Обзор продукта
Он J30J-9TJSP Это компактный прямоугольный электрический разъем, предназначенный для надежной передачи сигнала в сложных условиях эксплуатации аэрокосмического, военного, промышленного и электронного оборудования. Разработанный для долговечности и надежной работы, этот разъем подходит для оборудования, работающего в условиях вибрации, перепадов температуры и других сложных условий окружающей среды.
Номер детали J30J-9TJSP обозначает Разъем серии J30J Разъем имеет 9-контактную конфигурацию и контактную схему TJSP. Он отличается компактной, легкой конструкцией и надежным соединением, обеспечивающим стабильное сопряжение и бесперебойную электрическую связь. Прочный корпус и прецизионная контактная структура защищают соединение от механических нагрузок и воздействия окружающей среды, что делает J30J-9TJSP подходящим для применений, где важны компактность, целостность сигнала и долговременная надежность соединения.
Расшифровка номера детали
Наличие и запасы
В наличии / Срок поставки с завода
В компании AVIA Electronics мы понимаем, что сроки выполнения ваших проектов зависят от надежности компонентов. Для поддержки ваших критически важных операций мы поддерживаем активную стратегию управления запасами, специально оптимизированную для разъема J30J-9TJSP и всей нашей линейки высоконадежных разъемов.
В наличии (готово к отправке): В настоящее время проверка модели J30J-9TJSP проводится на нашем центральном предприятии. Заказы на эти изделия обрабатываются и отправляются в течение 24–48 рабочих часов, что обеспечивает минимальное время простоя для вашего производства или графика технического обслуживания.
Сроки поставки с завода: Для крупных заказов на J30J-9TJSP или для товаров, находящихся в процессе пополнения запасов, мы предоставляем точные сроки поставки, адаптированные под конкретный проект. Мы используем наши прямые партнерские отношения с производителями, чтобы гарантировать выполнение вашего заказа, обеспечивая прозрачное отслеживание от производственной линии до вашего предприятия.
Гарантия поставок: Мы уделяем первостепенное внимание долгосрочной стабильности поставок для наших клиентов. Если вам требуются плановые поставки, комплектация заказов оптом или буферный запас J30J-9TJSP для многоэтапных проектов, наша логистическая команда готова скоординировать индивидуальный план поставок, соответствующий конкретным этапам вашего проекта.
Доступны различные размеры корпусов.
Разъем J30J-9TJSP входит в серию компактных прямоугольных разъемов J30J, предназначенных для обеспечения надежного электрического соединения в широком диапазоне сложных условий эксплуатации. Мы понимаем, что ваши проекты требуют гибкости и стабильности; поэтому наши разъемы доступны в различных конфигурациях контактов для удовлетворения различных механических и электрических требований.
Полный спектр конфигураций: Хотя J30J-9TJSP представляет собой конкретную конфигурацию, более широкая серия J30J доступна в различных вариантах расположения контактов и конфигурациях. Это позволяет инженерам выбирать подходящую конфигурацию разъема для различных применений, от компактных электронных интерфейсов до сигнальных соединений с большим количеством контактов.
Надежное соединение: Серия J30J отличается надежной конструкцией соединения, обеспечивающей стабильное соединение и бесперебойную электрическую проводимость во время работы. Это помогает поддерживать целостность соединения в оборудовании, подверженном вибрации, механическим ударам и многократным циклам подключения.
Точное машиностроение: Независимо от выбранной конфигурации контактов, разъемы серии J30J изготавливаются с акцентом на точность размеров и надежные электрические характеристики. Их компактная и прочная конструкция позволяет выдерживать сложные условия эксплуатации, что делает их подходящими для аэрокосмической, военной, промышленной, электронной и других областей применения, требующих высокой надежности.
Поддерживаются индивидуальные конфигурации
В компании AVIA Electronics мы понимаем, что стандартные компоненты не всегда могут соответствовать уникальным требованиям ваших высокопроизводительных систем. Хотя разъем J30J-9TJSP представляет собой стандартную конфигурацию с высокой надежностью, мы предлагаем инженерную поддержку и помощь в индивидуальной настройке, чтобы наши решения по разъемам эффективно интегрировались в ваши конкретные проектные требования.
Индивидуальная поддержка по вопросам контактов и настроек: Если для вашего проекта требуется определенная схема контактов, тип клемм или конфигурация разъема, наша инженерная команда может оценить ваши требования и помочь подобрать подходящее решение, исходя из ваших электрических и механических характеристик.
Специализированные варианты покрытия и материалов: Для применений, требующих повышенной коррозионной стойкости, устойчивости к воздействию окружающей среды или определенных механических характеристик, мы можем оказать поддержку в оценке альтернативных материалов корпуса и вариантов покрытия в соответствии с требованиями проекта и имеющимися производственными возможностями.
Измененные требования к разъемам: Для установок с ограниченным пространством или специфических задач мы можем помочь с индивидуальной настройкой разъемов, требованиями к монтажу, вариантами заделки кабелей и другими механическими модификациями, чтобы упростить интеграцию в ваше оборудование.
Комплектация и интеграция «под ключ»: Мы предлагаем услуги по комплектации на заказ, в рамках которых J30J-9TJSP может поставляться вместе со специализированными аксессуарами, такими как защитные кожухи, кабельные сборки, контакты или другие совместимые компоненты, что помогает оптимизировать процесс закупки и сборки продукции.
Образцы и гибкая поддержка заказов
В компании AVIA Electronics мы предлагаем надежные и высококачественные решения для межсоединений. Чтобы гарантировать соответствие J30J-9TJSP вашим точным инженерным требованиям, мы предлагаем профессиональную услугу по отбору образцов для инженерной квалификации, разработки прототипов и системного тестирования. Мы стремимся поддерживать ваш проект на каждом этапе жизненного цикла продукта.
Наличие образцов: Мы предоставляем образцы J30J-9TJSP для инженерной оценки и испытаний прототипов. За предоставление образца может взиматься номинальная плата, покрывающая стоимость материалов и индивидуальной обработки. Каждый образец тщательно проверяется и подготавливается, чтобы обеспечить надежную основу для вашей инженерной оценки.
Нет минимального количества заказа (NO MOQ): Мы поддерживаем проекты на всех этапах разработки. Независимо от того, нужен ли вам один экземпляр для оценки или небольшое количество для системной интеграции, мы можем удовлетворить потребности в небольших объемах без установления минимального количества заказа, при условии наличия товара на складе.
Оптимизированное выполнение заказов: Наша логистическая команда обрабатывает заказы на образцы с таким же вниманием к упаковке и защите продукции, как и обычные отправления. После подтверждения вашего запроса на образец мы организуем надежную упаковку и оперативную отправку, чтобы помочь вам соблюдать график тестирования и разработок.
Логистика и поставки
Компания AVIA Electronics использует надежную систему дистрибуции для обеспечения безопасной и точной доставки компонентов в пункты назначения по всему миру. Варианты доставки, доступные для вашего заказа, рассчитываются и отображаются в процессе оформления заказа в зависимости от ваших конкретных потребностей.
Перевозчики и услуги
Мы сотрудничаем с проверенными логистическими компаниями, чтобы предложить широкий спектр решений по доставке:
Экспресс-перевозчики: DHL, UPS, FedEx, SF Express
Почтовые и стандартные услуги: Belgium Post, Global Direct Standard Line, заказная почта.
Расчёт стоимости доставки
Стоимость доставки рассчитывается динамически при оформлении заказа для обеспечения точности. Окончательная стоимость определяется следующими факторами:
Вес упаковки: Общий вес продукции и необходимой защитной упаковки.
Выбор услуги: Стоимость варьируется в зависимости от выбранного перевозчика и уровня обслуживания (например, экспресс-доставка или стандартная доставка).
Место назначения: Стоимость доставки корректируется в зависимости от страны или региона доставки.
Технические характеристики
Основная информация
|
Номер модели |
J30J-9TJSP |
|---|---|
|
Приложение |
Промышленная автоматизация |
|
Контактный материал |
Медь |
|
Материал корпуса |
Алюминиевый сплав |
|
Количество контактов |
9 |
|
Тип оконцевания |
Припой |
|
Контактное покрытие |
Золото |
|
Транспортная упаковка |
Стандартный пакет Expect |
|
Источник |
Китай |
|
Производственная мощность |
100000 |
|
Сертификация |
ISO 9001, ISO 14001, ISO 45001, CE, RoHS, REACH, IP68, 500-часовое испытание солевым туманом |
|---|---|
|
Контактное сопротивление |
≤ 10,0 (мОм) |
|
Обработка и персонализация |
OEM/ODM |
|
Выносливость |
500 циклов |
|
Торговая марка |
АВИА |
|
Код ТН ВЭД |
8536901100 |
Упаковка и вес
|
Размер упаковки |
41,00 см * 31,00 см * 30,00 см |
|---|---|
|
Вес брутто упаковки |
100 г |
Типичные области применения
- Военная связь
- Аэрокосмические системы
- Электроника для БПЛА и оборонной промышленности
- Промышленная автоматизация
Совместимость
Совместимые марки и варианты сопряжения
|
Бренды |
Эквиваленты |
Друзья |
|---|---|---|
|
АВИА |
J30J-9TJSP |
J30J-9ZKS |
Одинаковое количество контактов – несколько вариантов разъемов
Согласие
Сертификаты системы управления качеством
Наша система управления качеством, сертифицированная по стандарту ISO 9001, обеспечивает стабильные производственные процессы и надежное качество продукции. Компания AVIA Electronics следует международно признанным стандартам качества, включая ISO 9001 для управления качеством, ISO 14001 для управления окружающей средой и ISO 45001 для охраны труда и техники безопасности, чтобы предлагать надежные решения в области разъемов.
-
- Сертификация ISO9001
-
- Сертификация ISO14001
-
- Сертификация ISO45001
Сертификаты соответствия продукции стандартам
Наши разъемы соответствуют международным требованиям по охране окружающей среды и безопасности, обеспечивая надежные и соответствующие стандартам решения для глобальных рынков. Продукция AVIA Electronics отвечает требованиям маркировки CE, стандартам директивы RoHS в отношении запрещенных опасных веществ и требованиям регламента REACH в отношении химической безопасности, что обеспечивает бесшовную интеграцию в глобальные цепочки поставок.
-
- Соответствует стандартам CE.
-
- Соответствует требованиям RoHS
-
- Соответствует требованиям REACH.
Протоколы испытаний продукции
Наша продукция проходит строгие испытания для подтверждения защиты от воздействия окружающей среды, долговечности и производительности в сложных условиях эксплуатации. Разъемы имеют степень защиты IP68 от воды и пыли и проходят 500-часовые испытания в солевом тумане для подтверждения коррозионной стойкости в суровых условиях военной, аэрокосмической и морской промышленности.
-
- Степень защиты IP68
-
- Испытание солевым туманом
Гарантия
Гарантия качества 1 год
Мы предоставляем ограниченную гарантию сроком на 1 год на всю продукцию, которая распространяется на дефекты материалов и изготовления. Обратите внимание, что данная гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несанкционированных модификаций или умышленного злоупотребления.
