PT06E22-55S(SR) | 55-контактный штекер серии I MIL-DTL-26482 с защитой от натяжения (размер 22)

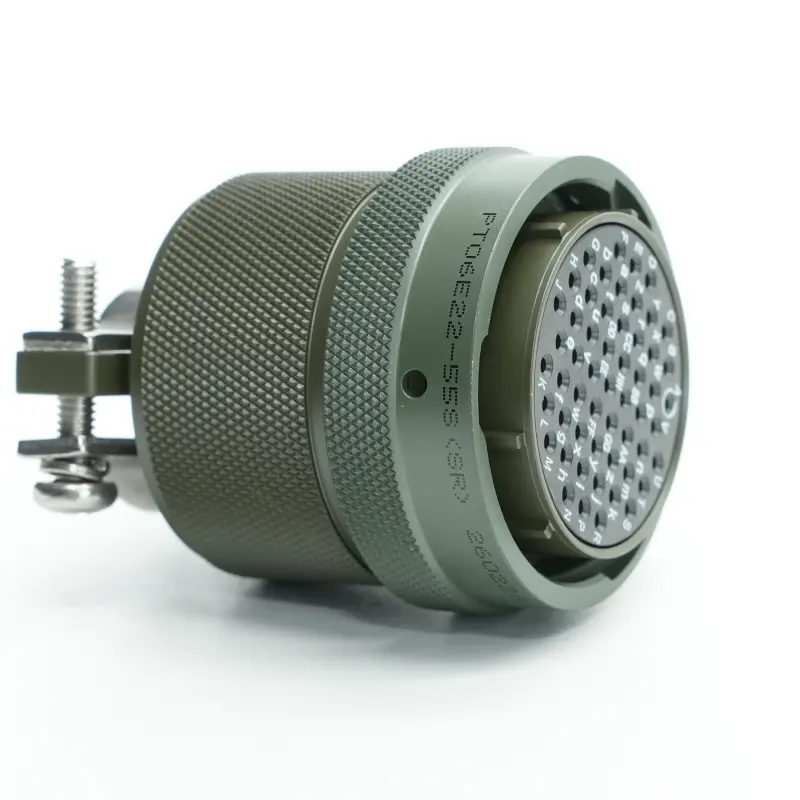

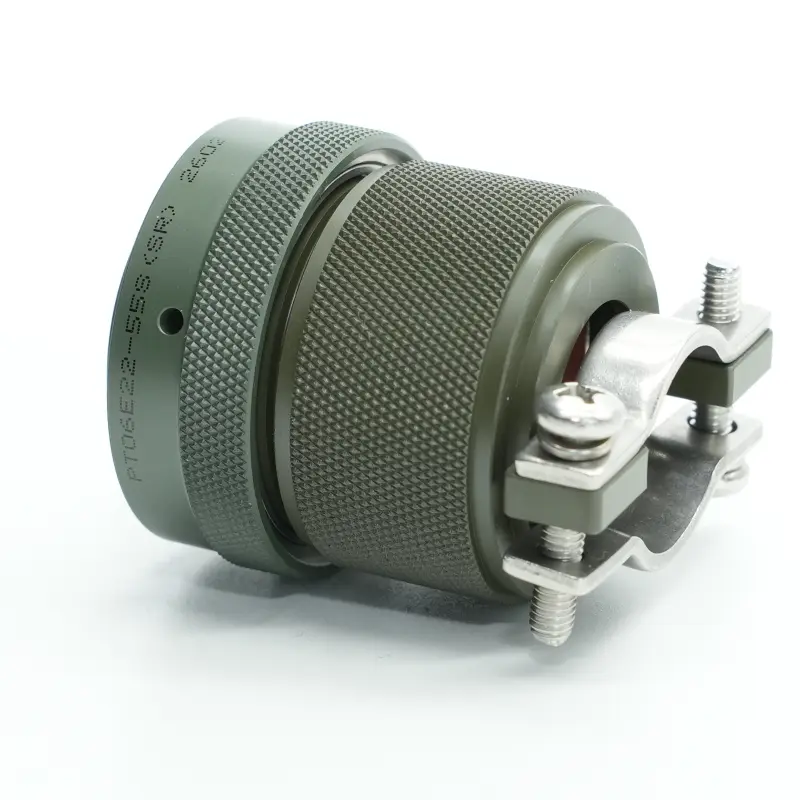

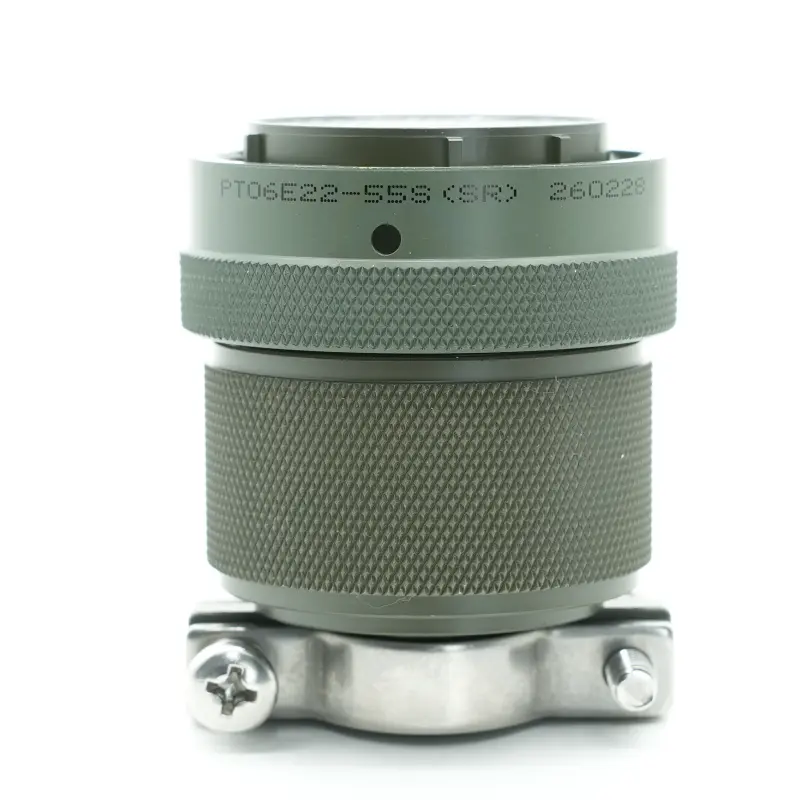

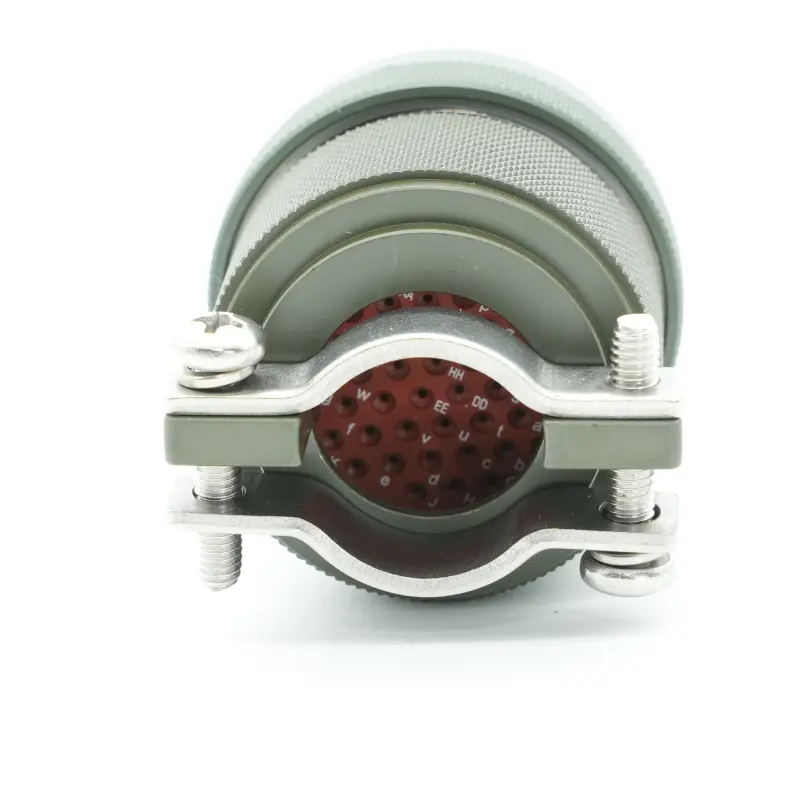

PT06E22-55S(SR) — это прямой штекер типоразмера 22 серии I MIL-DTL-26482 с 55 контактами и встроенным зажимом для снятия натяжения (SR). Обладает классом защиты от воздействия окружающей среды “E”.
999999 в наличии
Делиться:
Категории продукции
Запросить цену
Обзор продукта
Он PT06E22-55S(SR) Это круглый разъем с байонетным соединением из серии Amphenol PT/440, разработанный для надежной работы в сложных военных и промышленных условиях. Предназначенный для применений, где важны надежное электрическое соединение и устойчивость к воздействию окружающей среды, этот разъем широко используется в военных и аэрокосмических системах, наземном оборонном оборудовании, промышленном оборудовании и других установках, работающих в суровых условиях, где критически важна надежность при вибрации, влажности и перепадах температуры.

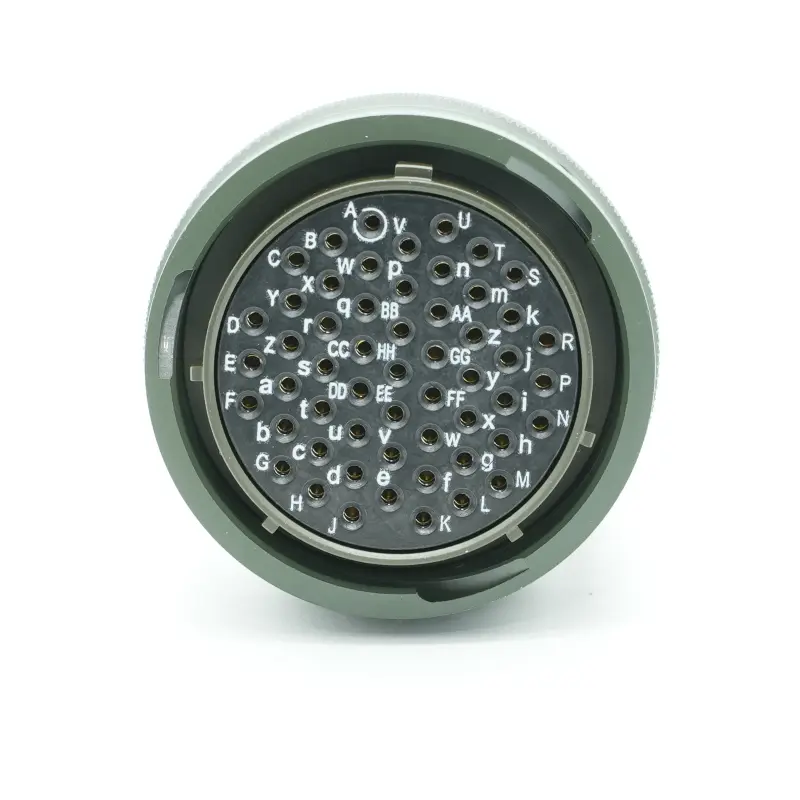

Этот артикул обозначает разъем типоразмера 22 с 55-контактным гнездом в конфигурации прямого штекера. Конструкция серии PT06E включает в себя быстроразъемный байонетный механизм для надежного и эффективного соединения, герметизацию для защиты от влаги и загрязнений, а также прочный корпус из алюминиевого сплава с защитным покрытием, подходящий для сложных условий эксплуатации.
Расшифровка номера детали
Наличие и запасы
В наличии / Срок поставки с завода
В компании AVIA Electronics мы понимаем, что сроки выполнения ваших проектов зависят от надежности компонентов. Для поддержки ваших критически важных операций мы поддерживаем активную стратегию управления запасами, специально оптимизированную для PT06E22-55S(SR) и всей нашей линейки высоконадежных разъемов.
В наличии (готово к отправке): В настоящее время PT06E22-55S(SR) проходит проверку на нашем центральном предприятии. Заказы на эти изделия обрабатываются и отправляются в течение 24–48 рабочих часов, что обеспечивает минимальное время простоя для вашего производства или графика технического обслуживания.
Сроки поставки с завода: Для крупных заказов PT06E22-55S(SR) или товаров, находящихся в процессе пополнения запасов, мы предоставляем точные сроки поставки, адаптированные под конкретный проект. Мы используем наши прямые партнерские отношения с производителями, чтобы гарантировать выполнение вашего заказа, обеспечивая прозрачное отслеживание от производственной линии до вашего предприятия.
Гарантия поставок: Мы уделяем первостепенное внимание долгосрочной стабильности поставок для наших клиентов. Если вам требуются плановые поставки, комплектация заказов оптом или буферный запас PT06E22-55S(SR) для многоэтапных проектов, наша логистическая команда готова скоординировать индивидуальный план поставок, соответствующий конкретным этапам вашего проекта.
Доступны различные размеры корпусов.
Разъем PT06E22-55S(SR) является частью обширной платформы PT/440 Series, разработанной для надежной работы и универсальности в широком спектре военных и промышленных системных архитектур. Мы понимаем, что ваши проекты требуют согласованности; поэтому наши разъемы доступны в широком диапазоне размеров корпуса и вариантов расположения контактов, чтобы обеспечить соответствующий механический и электрический интерфейс для каждого применения.
Полный спектр размеров: Хотя PT06E22-55S(SR) представляет собой конкретную конфигурацию, более широкая линейка продуктов серии PT/440 доступна в различных размерах корпуса и вариантах расположения контактов. Это позволяет инженерам масштабировать свои разработки — от компактных интерфейсов управления и датчиков до более плотных соединений питания и сигналов — сохраняя при этом единую платформу разъемов.
Универсальные стандарты интерфейса: Серия PT/440 оснащена надежным байонетным соединительным механизмом, разработанным для быстрого и надежного соединения. Это обеспечивает единообразные процедуры соединения и упрощает установку и техническое обслуживание различных конфигураций разъемов.
Точное машиностроение: Независимо от размера корпуса или выбранной схемы контактов, каждое устройство изготавливается в соответствии со строгими требованиями к разъемам, предъявляемыми военными и аэрокосмическими компаниями. Наши разъемы разработаны для обеспечения надежной электрической работы в сложных условиях окружающей среды, включая вибрацию, влажность и перепады температур.
Поддерживаются индивидуальные конфигурации
В AVIA Electronics мы понимаем, что стандартные компоненты не всегда могут соответствовать уникальным требованиям ваших высокопроизводительных систем. Хотя PT06E22-55S(SR) представляет собой нашу стандартную конфигурацию с высокой надежностью, мы предлагаем обширную поддержку в разработке индивидуальных решений, чтобы гарантировать идеальную интеграцию нашей продукции в вашу конкретную архитектуру.
Индивидуальные варианты расположения штифтов и вставок: Если для вашего проекта требуется нестандартная схема расположения контактов или определенное сочетание силовых и сигнальных контактов, мы можем разработать индивидуальные варианты расположения контактов, отвечающие вашим точным электрическим и интерфейсным требованиям, сохраняя при этом применимые эксплуатационные характеристики серии разъемов.
Специализированные варианты покрытия и материалов: Помимо стандартных материалов корпуса и отделки, доступных для серии PT/440, мы предлагаем возможность выбора материалов и вариантов покрытия на заказ для повышения коррозионной стойкости, экранирования от электромагнитных помех или снижения веса в соответствии с высокими эксплуатационными требованиями.
Модифицированные геометрии оболочек: Для установок с ограниченным пространством мы помогаем в поиске или координации изготовления модифицированных геометрических форм корпуса, включая изготовленные на заказ монтажные фланцы, удлиненные корпуса или интегрированные задние крышки, что может помочь упростить сборку.
Комплектация и интеграция «под ключ»: Мы предлагаем услуги по индивидуальной комплектации, в рамках которых мы упаковываем PT06E22-55S(SR) со специфическими для конкретного применения аксессуарами, такими как термоусадочные трубки, защитные кожухи или кабельные сборки с индивидуальной заделкой, — готовыми к немедленной интеграции в вашу производственную линию.
Образцы и гибкая поддержка заказов
В AVIA Electronics мы предлагаем высококачественные и надежные решения для межсоединений. Чтобы гарантировать соответствие характеристик PT06E22-55S(SR) вашим точным инженерным требованиям, мы предлагаем профессиональную услугу отбора проб. Мы стремимся поддерживать инновации на каждом этапе жизненного цикла вашей продукции.
Наличие образцов: Мы предоставляем образцы PT06E22-55S(SR) для инженерной квалификации и испытаний прототипов. Поскольку это высокопроизводительные компоненты военного класса, взимается номинальная плата за образец, покрывающая стоимость материалов и индивидуальной обработки. Это гарантирует, что вы получите проверенные, бездефектные детали, которые будут соответствовать вашей окончательной производственной партии.
Нет минимального количества заказа (NO MOQ): Мы верим в поддержку инноваций вне зависимости от масштаба. Независимо от того, нужен ли вам один экземпляр для срочного ремонта или небольшая пилотная партия для системной интеграции, у нас нет минимального объема заказа. Вы можете гибко выбирать именно то, что необходимо на текущем этапе, без бремени избыточных запасов.
Оптимизированное выполнение заказов: Наша логистическая команда относится к каждому заказу образцов с той же тщательностью, что и к оптовым поставкам. С момента обработки вашего запроса на образцы мы обеспечиваем надежную упаковку промышленного класса и быструю отправку, помогая вам поддерживать темпы реализации вашего проекта.
Логистика и поставки
Компания AVIA Electronics использует надежную систему дистрибуции для обеспечения безопасной и точной доставки компонентов в пункты назначения по всему миру. Варианты доставки, доступные для вашего заказа, рассчитываются и отображаются в процессе оформления заказа в зависимости от ваших конкретных потребностей.
Перевозчики и услуги
Мы сотрудничаем с проверенными логистическими компаниями, чтобы предложить широкий спектр решений по доставке:
Экспресс-перевозчики: DHL, UPS, FedEx, SF Express
Почтовые и стандартные услуги: Belgium Post, Global Direct Standard Line, заказная почта.
Расчёт стоимости доставки
Стоимость доставки рассчитывается динамически при оформлении заказа для обеспечения точности. Окончательная стоимость определяется следующими факторами:
Вес упаковки: Общий вес продукции и необходимой защитной упаковки.
Выбор услуги: Стоимость варьируется в зависимости от выбранного перевозчика и уровня обслуживания (например, экспресс-доставка или стандартная доставка).
Место назначения: Стоимость доставки корректируется в зависимости от страны или региона доставки.
Технические характеристики
Основная информация
|
Номер модели |
PT06E22-55S(SR) |
|---|---|
|
Приложение |
Промышленная автоматизация |
|
Контактный материал |
Медь |
|
Материал корпуса |
Алюминиевый сплав |
|
Размер раковины |
22 |
|
Тип оконцевания |
Припой |
|
Контактное покрытие |
Золото |
|
Транспортная упаковка |
Стандартный пакет Expect |
|
Источник |
Китай |
|
Производственная мощность |
100000 |
|
Сертификация |
ISO 9001, ISO 14001, ISO 45001, CE, RoHS, REACH, IP68, 500-часовое испытание солевым туманом |
|---|---|
|
Контактное сопротивление |
≤ 12,0 (мОм) |
|
Обработка поверхности |
кадмиевое покрытие оливково-зеленого цвета |
|
Обработка и персонализация |
OEM/ODM |
|
Стиль ракушки |
Затыкать |
|
Способ крепления |
Затыкать |
|
Стиль спаривания |
штыковое соединение |
|
Втулка и уплотнение |
силиконовая резина |
|
Выносливость |
500 циклов |
|
Торговая марка |
АВИА |
|
Код ТН ВЭД |
8536901100 |
Упаковка и вес
|
Размер упаковки |
41,00 см * 31,00 см * 30,00 см |
|---|---|
|
Вес брутто упаковки |
100 г |
Технические характеристики
Вибрация
|
Синус |
60 г, с температурным циклом и имитацией работы аксессуара (36 часов) |
|---|---|
|
Случайный |
44,1 г при высокой температуре, 49,5 г при комнатной температуре |
|
Шок |
На половине синусоидального импульса длительностью 3 мс пиковое значение ускорения: 300g |
Удержание контактов
|
22D# |
45N |
|---|---|
|
20# |
67N |
|
16# |
111N |
|
12# |
111N |
|
10# |
111N |
|
8 # |
111N |
Электрические характеристики
Номинальное напряжение (В)
|
Размер упаковки |
M |
N |
I |
II |
|---|---|---|---|---|
|
уровень моря |
1300 |
1000 |
1800 |
2300 |
|
21000М |
800 |
600 |
1000 |
1000 |
Контактное сопротивление и номинальный ток
|
Размер контакта |
Диаметр (мм) |
Сопротивление (мОм) |
Ток (А) |
|---|---|---|---|
|
22D# |
Φ 0.76 |
≤ 12.0 |
5.0 |
|
20# |
Φ 1.00 |
≤ 5.0 |
7.5 |
|
16# |
Φ 1.60 |
≤ 2,5 |
13.0 |
|
12# |
Φ 2.40 |
≤ 1,5 |
23.0 |
|
10# |
Φ 3.15 |
≤ 1.0 |
40.0 |
Экологические показатели
Рабочая температура
|
класс W |
-65 oC ~ +175 oC |
|---|---|
|
классы К, Ф |
-65 oC ~ +200 oC |
Солевые брызги
|
класс F |
48 ч |
|---|---|
|
класс W |
500 ч |
|
класс К |
1000 ч |
Типичные области применения
- Военная связь
- Аэрокосмические системы
- Электроника для БПЛА и оборонной промышленности
- Промышленная автоматизация
Совместимость
Совместимые марки и варианты сопряжения
|
Бренды |
Эквиваленты |
Друзья |
|---|---|---|
|
Амфенол |
PT06E22-55S(SR) |
PT00E22-55P(SR) |
|
Суриау |
- |
- |
|
Пушка ITT |
- |
- |
|
Аэро/Конесис |
- |
- |
|
немецкий |
- |
- |
Совместимые задние крышки и колпачки
|
Тип |
Задние кожухи |
Защитные колпачки |
|---|---|---|
|
Прямая, гайка с втулкой |
M85049/14-19S |
D38999/33K19N |
|
Быстрозажимной зажим под углом 45° |
M85049/15-19S |
|
|
Быстрозажимной зажим 90° |
M85049/16-19S |
|
|
Прямая, вращающаяся муфта, защитный кожух от электромагнитных/радиочастотных помех |
M85049/18-19S |
|
|
Прямой, с вращательной связью, не подверженный воздействию электромагнитных/радиочастотных помех, защитный кожух. |
M85049/19-19S |
|
|
Прямой обжимной кольцевой адаптер |
M85049/20-19S |
|
|
Прямая, с вращательной связью, не подверженная воздействию окружающей среды задняя панель |
M85049/21-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/38-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/39-19S |
|
|
45°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/78-19S |
|
|
90°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/79-19S |
|
|
Прямая, вращающаяся муфта, продолжение. Термоусадочный адаптер. |
M85049/69-19S |
|
|
Прямой самозащелкивающийся адаптер с фиксатором ленты |
M85049/88-19S |
|
|
45°, самоблокирующийся адаптер с фиксатором ленты |
M85049/89-19S |
|
|
90°, самоблокирующийся адаптер с фиксатором ленты |
M85049/90-19S |
|
|
Прямой адаптер предварительной защиты |
M85049/115-19S |
|
|
90° Предэкранный адаптер |
M85049/117-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/124-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/126-19S |
Одинаковое количество контактов – несколько вариантов разъемов
В комплект входит набор для технической сборки.
Защита целостности вашего соединения
Неправильный инструмент часто приводит к повреждению клемм и дорогостоящим простоям. Для обеспечения работоспособности ваших узлов серий MIL-DTL-38999 и MIL-DTL-26482 мы включаем в комплект поставки Бесплатный Комплект для точной сборки AVIA с каждым заказом.
Предоставляя этот комплект бесплатно, мы гарантируем, что каждый контакт будет обработан с использованием соответствующего инструмента, что обеспечит соответствие всем электрическим характеристикам и долгосрочную надежность вашей системы.
Бесплатный комплект для точной сборки AVIA
Высоконадежные клеммные контакты:
Разработано для оптимальной электрической и механической совместимости.
Специализированное оборудование для извлечения:
Обеспечивает безопасное и неразрушающее обращение со всеми контактами.
Согласие
Сертификаты системы управления качеством
Наша система управления качеством, сертифицированная по стандарту ISO 9001, обеспечивает стабильные производственные процессы и надежное качество продукции. Компания AVIA Electronics следует международно признанным стандартам качества, включая ISO 9001 для управления качеством, ISO 14001 для управления окружающей средой и ISO 45001 для охраны труда и техники безопасности, чтобы предлагать надежные решения в области разъемов.
-
- Сертификация ISO9001
-
- Сертификация ISO14001
-
- Сертификация ISO45001
Сертификаты соответствия продукции стандартам
Наши разъемы соответствуют международным требованиям по охране окружающей среды и безопасности, обеспечивая надежные и соответствующие стандартам решения для глобальных рынков. Продукция AVIA Electronics отвечает требованиям маркировки CE, стандартам директивы RoHS в отношении запрещенных опасных веществ и требованиям регламента REACH в отношении химической безопасности, что обеспечивает бесшовную интеграцию в глобальные цепочки поставок.
-
- Соответствует стандартам CE.
-
- Соответствует требованиям RoHS
-
- Соответствует требованиям REACH.
Протоколы испытаний продукции
Наша продукция проходит строгие испытания для подтверждения защиты от воздействия окружающей среды, долговечности и производительности в сложных условиях эксплуатации. Разъемы имеют степень защиты IP68 от воды и пыли и проходят 500-часовые испытания в солевом тумане для подтверждения коррозионной стойкости в суровых условиях военной, аэрокосмической и морской промышленности.
-
- Степень защиты IP68
-
- Испытание солевым туманом
Гарантия
Гарантия качества 1 год
Мы предоставляем ограниченную гарантию сроком на 1 год на всю продукцию, которая распространяется на дефекты материалов и изготовления. Обратите внимание, что данная гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несанкционированных модификаций или умышленного злоупотребления.
