Обзор продукта

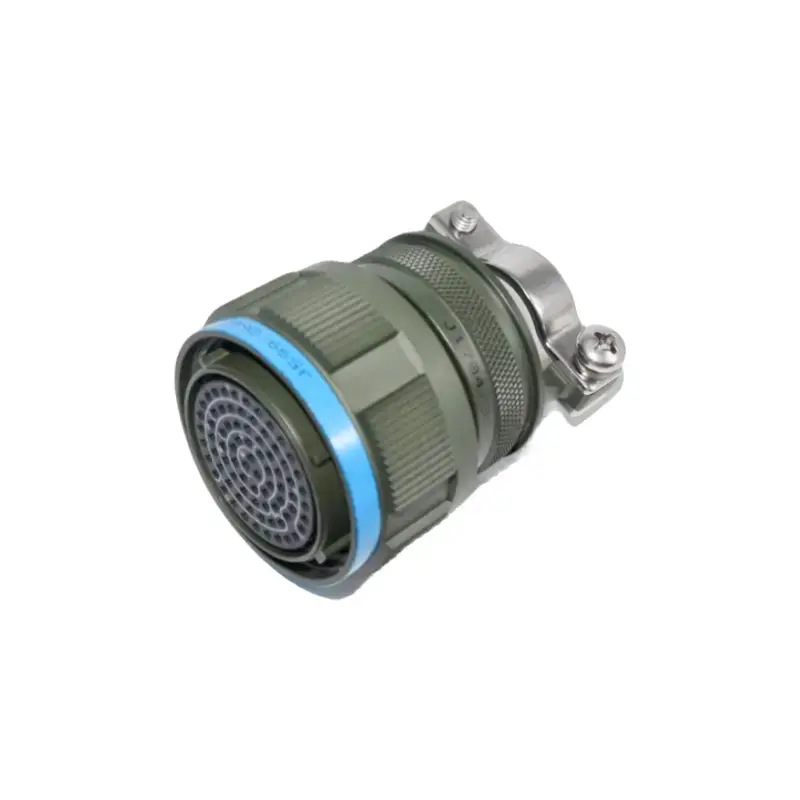

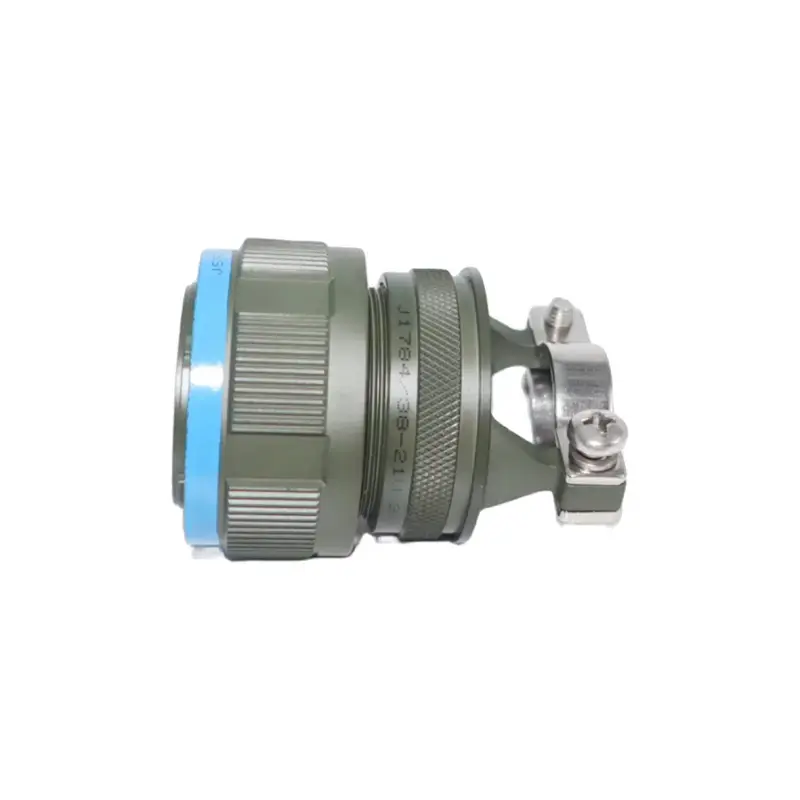

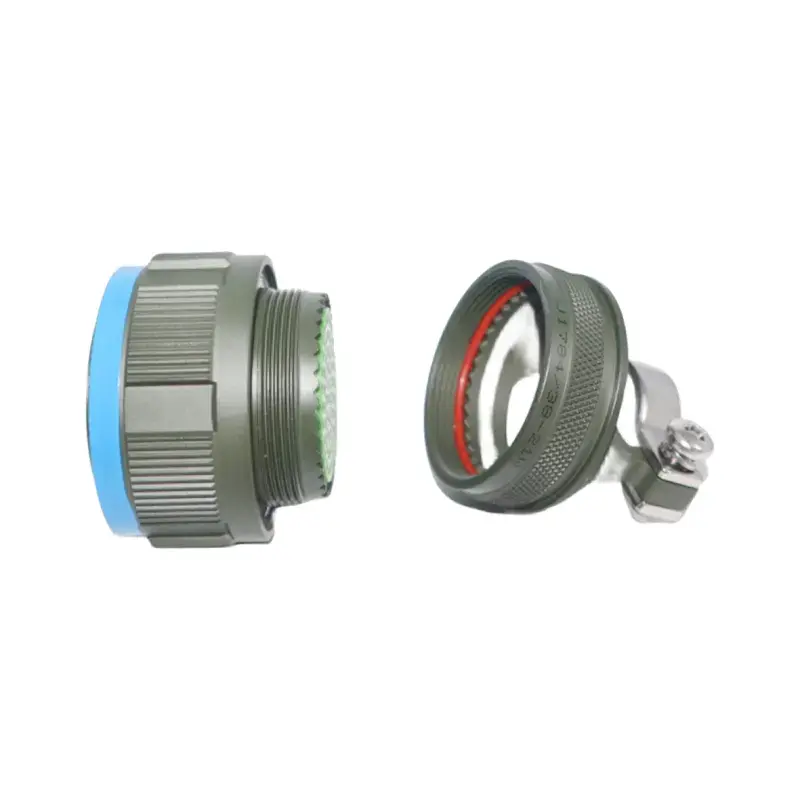

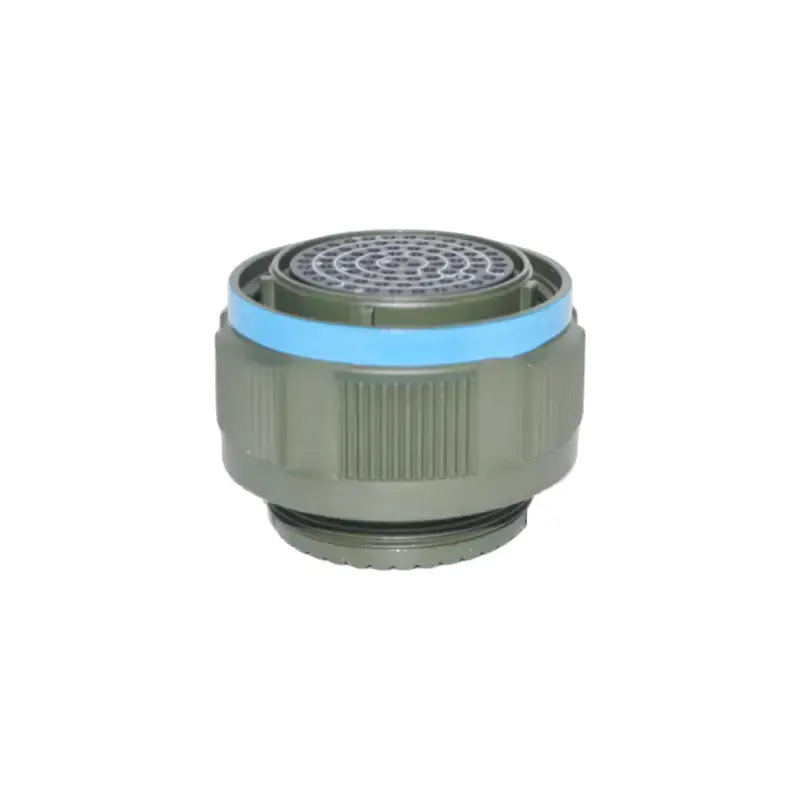

Он D38999/26WG35SN + M85049/38-21W Это высоконадежный круглый разъем, разработанный для сложных задач в аэрокосмической, промышленной и высокопроизводительной электронной промышленности. Сочетая прямой штекерный разъем MIL-DTL-38999 серии III с совместимым корпусом, этот разъем обеспечивает надежное электрическое соединение, снятие натяжения кабеля и стабильную работу в условиях вибрации, механических нагрузок и перепадов температуры.

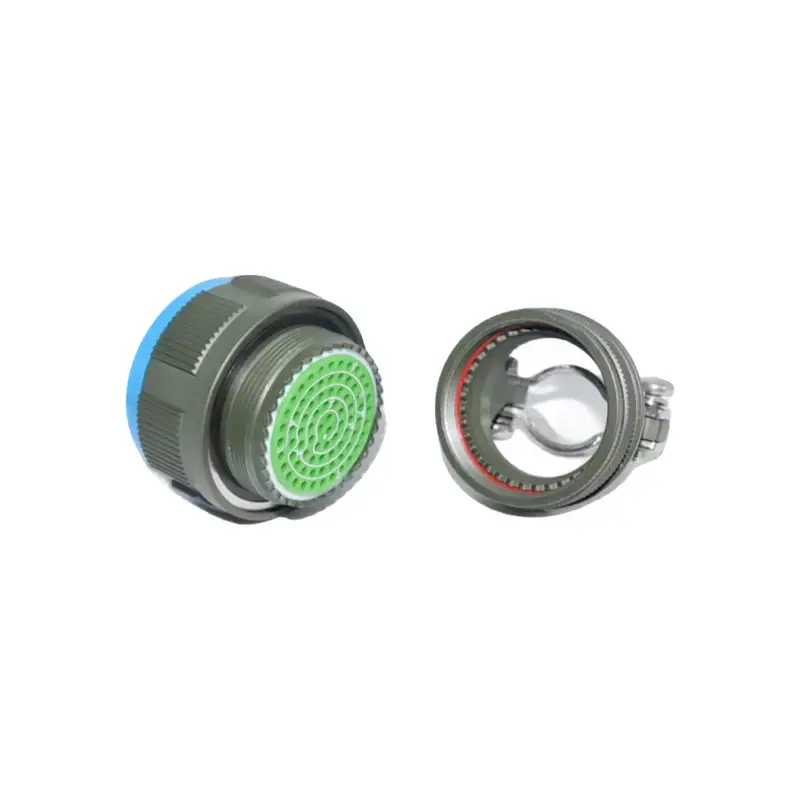

Разъем D38999/26WG35SN относится к семейству круглых разъемов MIL-DTL-38999 Series III, входящих в состав... Технические характеристики MIL-DTL-38999. Этот разъем имеет резьбовую систему соединения с тремя заходами, вставку 21-35 и контакты гнезда. Прямая задняя крышка M85049/38-21W с фиксатором натяжения предназначена для поддержки кабеля и снижения механической нагрузки на конце разъема. Точную механическую совместимость и требования к установке следует проверять по соответствующим техническим характеристикам.
Благодаря прочной конструкции и интегрированному решению для поддержки кабеля, сборка D38999/26WG35SN + M85049/38-21W подходит для аэрокосмического оборудования, промышленной автоматизации, систем связи и других применений, требующих надежного электрического соединения. Перед установкой, пожалуйста, ознакомьтесь с соответствующими техническими характеристиками изделия, чтобы подтвердить размер корпуса разъема, расположение контактов, конфигурацию гнезда, интерфейс соединения, качество поверхности и совместимость с задней крышкой M85049/38-21W.
Расшифровка номера детали
Наличие и запасы
В наличии / Срок поставки с завода
В AVIA Electronics мы помогаем клиентам планировать графики закупок и поставок соединительных элементов D38999/26WG35SN + M85049/38-21W, а также более широкого спектра высоконадежных решений для межсоединений. Наша команда подтверждает наличие компонентов, сроки поставки и условия доставки до подтверждения заказа, чтобы помочь вам скоординировать производство, техническое обслуживание и этапы проекта.
В наличии (готово к отправке): Свяжитесь с нами, чтобы уточнить наличие на складе разъема D38999/26WG35SN и защитной крышки M85049/38-21W. Для подтвержденных заказов со склада отправка обычно осуществляется в течение 24–48 рабочих часов после подтверждения заказа и оплаты, в зависимости от наличия компонентов, требований к сборке и условий доставки.
Сроки поставки с завода: Для производственных заказов или крупных партий узла D38999/26WG35SN + M85049/38-21W мы предоставляем ориентировочный срок выполнения, основанный на количестве заказа, наличии компонентов, производственных мощностях и необходимых операциях по сборке. Ожидаемый график поставок подтверждается в вашем коммерческом предложении и обновляется при изменении обстоятельств.
Планирование поставок: При регулярных закупках, оптовых заказах или поэтапных проектах мы можем обсудить плановые поставки, партии и резервные запасы как разъемов, так и корпусов. Наличие, количество, требования к сборке и сроки поставки согласовываются до подтверждения заказа.
Запросите ценовое предложение сегодня: Отправьте в AVIA Electronics необходимое количество, предполагаемую дату доставки, место назначения и любые особые требования к сборке. Наша команда продаж проверит наличие компонентов и предоставит коммерческое предложение с указанием цены, предполагаемых сроков поставки и вариантов доставки. Свяжитесь с нами сегодня, чтобы запросить цену и подтвердить график доставки комплекта разъемов D38999/26WG35SN + M85049/38-21W.
Доступны различные размеры корпусов.
Соединительный узел D38999/26WG35SN + M85049/38-21W представляет собой высоконадежный круглый разъем серии MIL-DTL-38999 III, разработанный для сложных условий эксплуатации в аэрокосмической, промышленной и электронной отраслях. Сочетая прямой штекерный разъем с контактами гнезда и защитным кожухом, этот узел обеспечивает надежное электрическое соединение, защиту кабеля и стабильную работу в условиях вибрации, механических нагрузок и перепадов температуры.

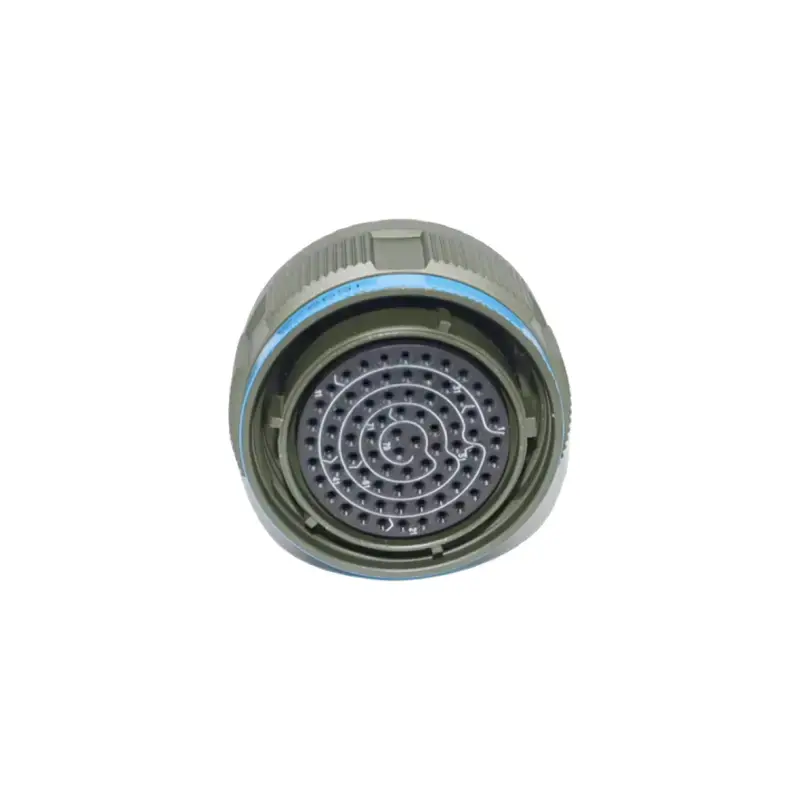

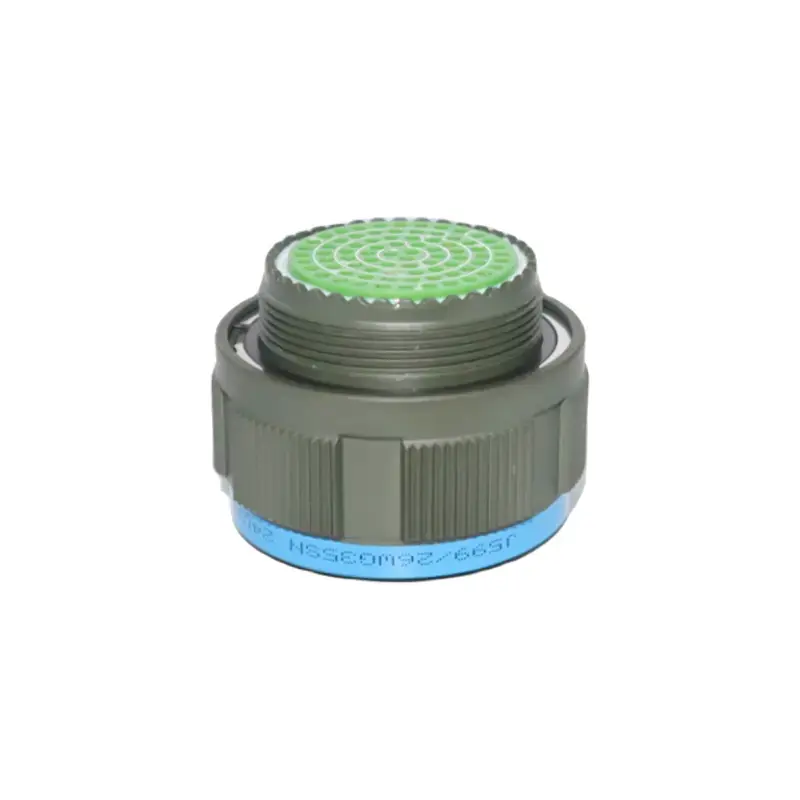

Конфигурация, специфичная для модели: Кабель D38999/26WG35SN имеет гнездо 21-35 с контактами типа «гнездо» и стандартной ориентацией ключа. В сочетании с прямым защитным кожухом M85049/38-21W эта конфигурация предназначена для обеспечения надежных электрических соединений и организации кабелей. Для проверки количества контактов, размеров контактов, электрических характеристик и механической совместимости обратитесь к соответствующим техническим описаниям.

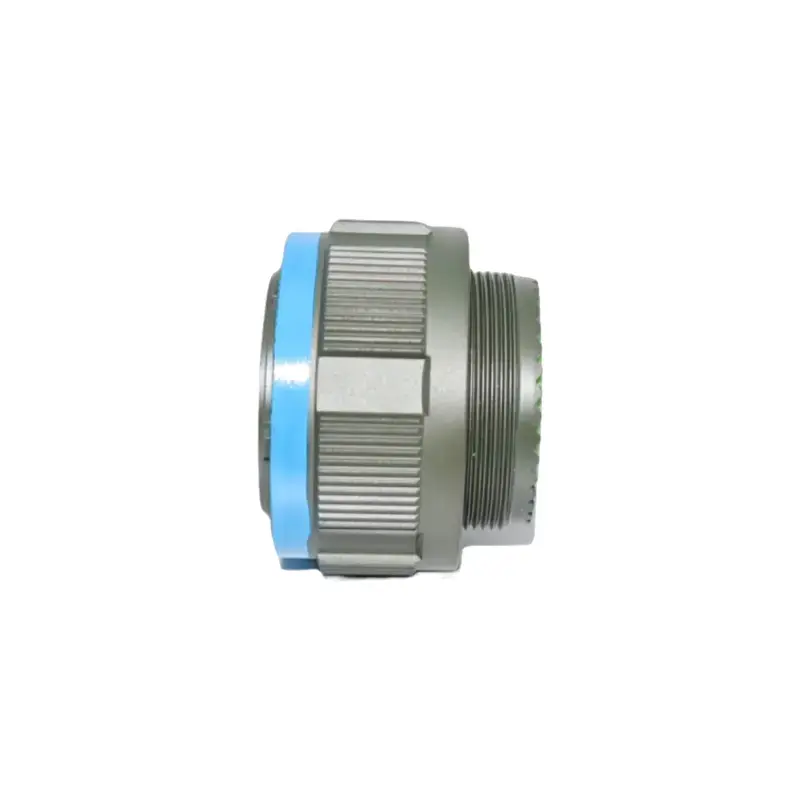

Надежное резьбовое соединение: Трехзаходный резьбовой соединительный механизм серии III MIL-DTL-38999 обеспечивает надежное соединение и предотвращает случайное отсоединение при вибрации. Перед установкой убедитесь в совместимости соединительного разъема, положения ключа и самого соединителя.

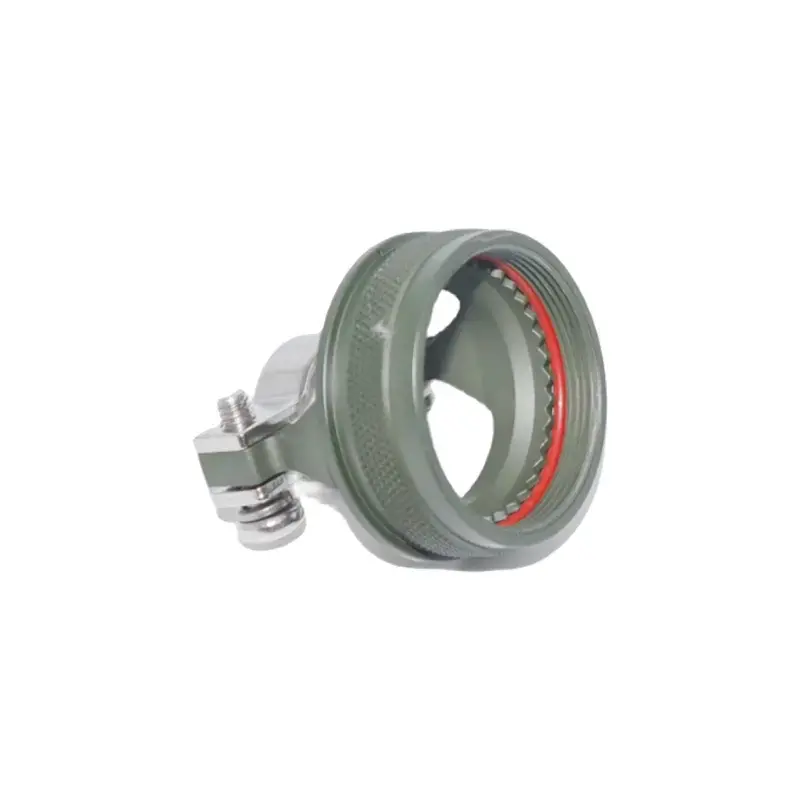

Защита кабеля от натяжения и эксплуатационные характеристики в условиях окружающей среды: Задний кожух разъема M85049/38-21W обеспечивает механическую поддержку кабеля и помогает снизить нагрузку на клеммы разъема. Разъем предназначен для работы в сложных условиях, однако качество отделки корпуса, герметичность, рабочая температура, совместимость по диаметру кабеля и применимые квалификационные требования следует проверять по соответствующим техническим характеристикам изделия.
Приобретайте комплект D38999/26WG35SN + M85049/38-21W у компании AVIA Electronics: Обратитесь в AVIA Electronics за информацией о поставках разъемов и корпусов, проверкой конфигурации и поддержкой в вопросах закупок. Независимо от того, нужны ли вам инженерные образцы, небольшие партии или крупные производственные заказы, наша команда поможет подтвердить наличие компонентов, совместимость, цены и предполагаемые сроки поставки. Отправьте нам необходимое количество, технические характеристики и адрес доставки, чтобы получить индивидуальное предложение и обсудить надежные варианты поставок для вашего проекта.
Поддерживаются индивидуальные конфигурации
В компании AVIA Electronics мы понимаем, что стандартные конфигурации разъемов могут не соответствовать требованиям каждого проекта. Для сборки разъемов D38999/26WG35SN + M85049/38-21W мы предоставляем техническую поддержку, чтобы помочь клиентам проверить совместимость разъема и задней крышки, определить подходящие аксессуары и скоординировать надежные решения по поставкам в соответствии с потребностями их приложения.
Выбор конфигурации контактов: Наша команда может помочь проверить расположение контактов, электрические требования и совместимость ответных частей разъема D38999/26WG35SN для обеспечения надежной интеграции в ваше оборудование.
Материалы корпуса и отделка поверхности: В зависимости от наличия и технической осуществимости, мы можем помочь оценить подходящие материалы для корпуса разъема и варианты обработки поверхности с учетом коррозионной стойкости, электромагнитной совместимости, условий окружающей среды и требований к весу.

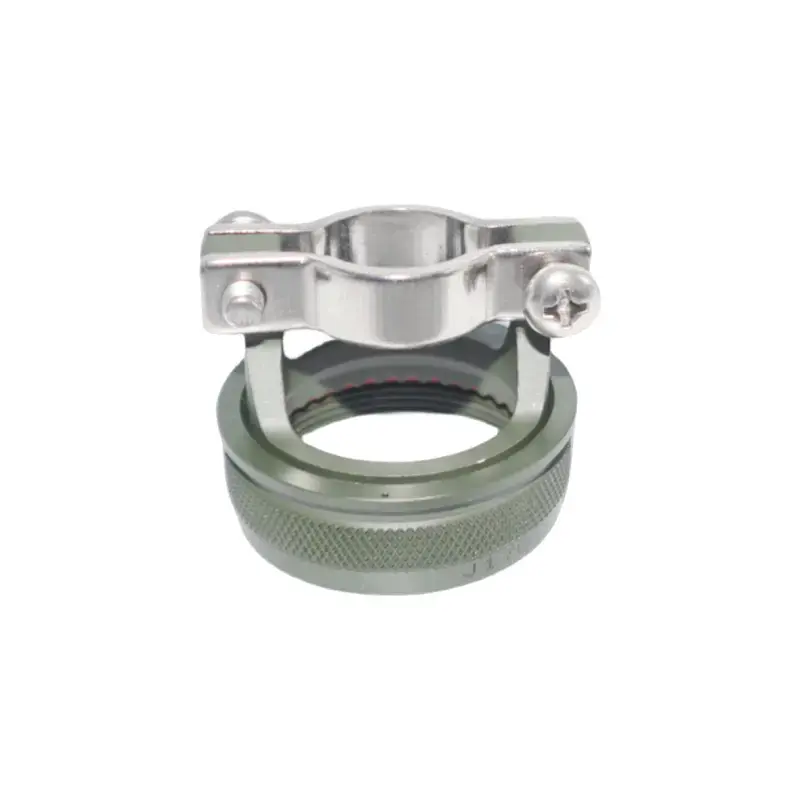

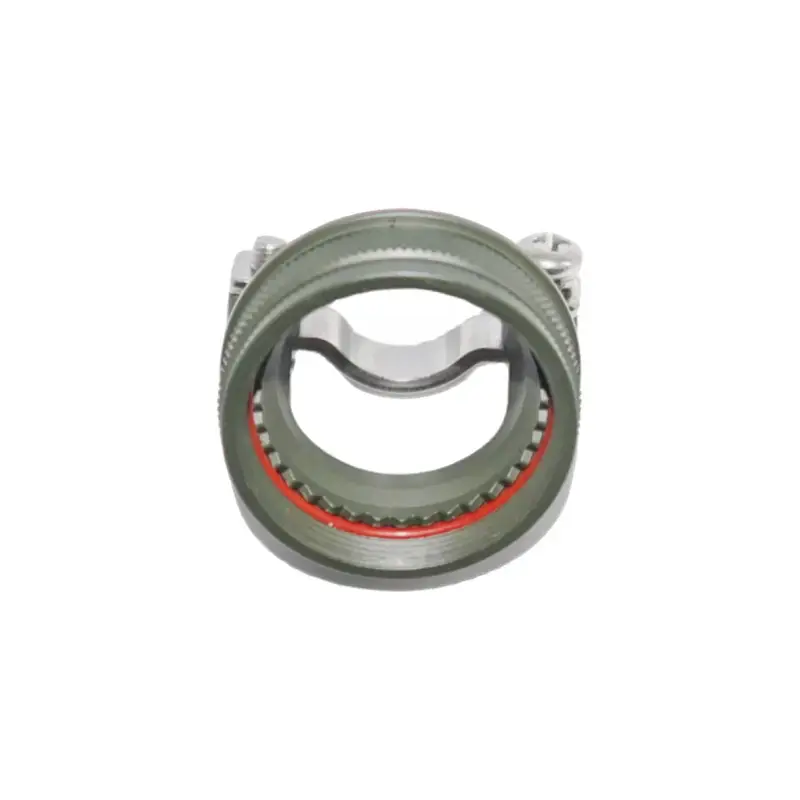

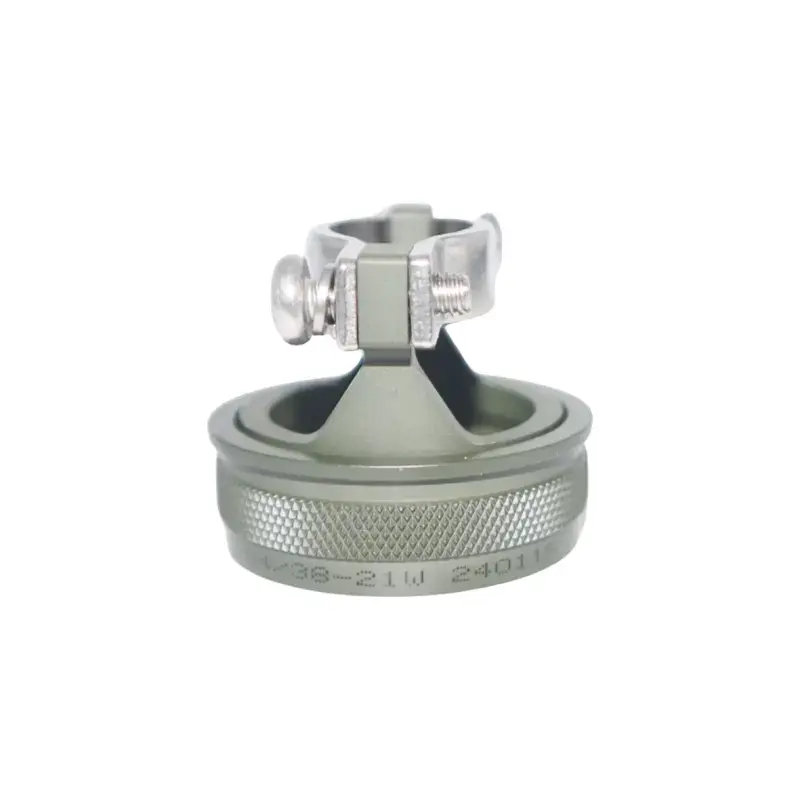

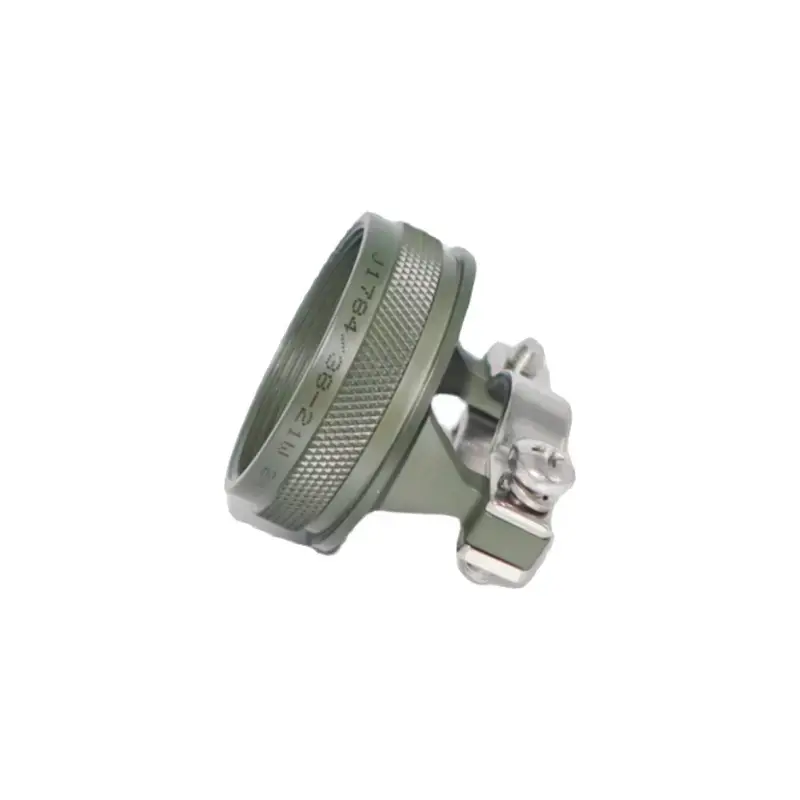

Задняя крышка и механическая интеграция: Мы можем помочь проверить совместимость прямого защитного кожуха M85049/38-21W с разъемом D38999/26WG35SN, включая интерфейсы крепления, требования к диаметру кабеля и особенности установки.
Поиск и комплектация аксессуаров: Компания AVIA Electronics может организовать поставку разъемов D38999/26WG35SN, защитных колпачков M85049/38-21W, защитных колпачков и других совместимых аксессуаров. Возможны консультации по поиску компонентов, подбору комплектов и изготовлению наборов, при условии наличия и проверки совместимости.
Запросить техническую поддержку и коммерческое предложение: Закажите соединительный узел D38999/26WG35SN + M85049/38-21W в компании AVIA Electronics. Отправьте нам номера деталей, технические чертежи, необходимое количество, технические характеристики кабеля и предполагаемую дату поставки. Наша команда поможет проверить совместимость компонентов, подтвердить наличие и предоставит конкурентоспособные цены, примерные сроки поставки и подходящие варианты поставок для инженерных образцов, небольших заказов или оптовых закупок.
Образцы и гибкая поддержка заказов
В компании AVIA Electronics мы поддерживаем инженерные оценки, разработку прототипов и тестирование системной интеграции, предлагая возможность получения образцов разъема D38999/26WG35SN + M85049/38-21W при условии наличия компонентов и проверки их совместимости.
Наличие образцов: Свяжитесь с нами, чтобы подтвердить наличие образцов разъема D38999/26WG35SN и защитного кожуха M85049/38-21W. Наша команда предоставит информацию о ценах, наличии и предполагаемых сроках отгрузки для поддержки вашей инженерной оценки.
Гибкие объемы заказа: Мы поддерживаем тестирование прототипов, закупки небольших партий и крупные заказы. Независимо от того, нужны ли вам отдельные компоненты или комплекты разъемов и корпусов, наша команда обсудит подходящие варианты заказа, а минимальные объемы заказа будут подтверждены по запросу.
Безопасная доставка: Компания AVIA Electronics координирует надлежащую упаковку и организацию международной доставки, чтобы защитить разъемы и аксессуары во время транспортировки. Доступные способы доставки, предполагаемые даты отправки и сроки доставки уточняются в процессе обработки заказа.
Запросите образец сегодня: Обратитесь в AVIA Electronics, указав номера компонентов D38999/26WG35SN + M85049/38-21W, необходимое количество, технические характеристики кабеля, место доставки и требования проекта. Наша команда поможет проверить совместимость компонентов, подтвердить наличие образцов и предоставит конкурентоспособное ценовое предложение с указанием предполагаемых сроков поставки и вариантов доставки. Независимо от того, требуются ли вам образцы для проверки прототипа или надежные поставки для будущего производства, AVIA Electronics готова поддержать ваши потребности в закупке разъемов.
Логистика и поставки
Компания AVIA Electronics использует надежную систему дистрибуции для обеспечения безопасной и точной доставки компонентов в пункты назначения по всему миру. Варианты доставки, доступные для вашего заказа, рассчитываются и отображаются в процессе оформления заказа в зависимости от ваших конкретных потребностей.
Перевозчики и услуги
Мы сотрудничаем с проверенными логистическими компаниями, чтобы предложить широкий спектр решений по доставке:
Экспресс-перевозчики: DHL, UPS, FedEx, SF Express
Почтовые и стандартные услуги: Belgium Post, Global Direct Standard Line, заказная почта.
Расчёт стоимости доставки
Стоимость доставки рассчитывается динамически при оформлении заказа для обеспечения точности. Окончательная стоимость определяется следующими факторами:
Вес упаковки: Общий вес продукции и необходимой защитной упаковки.
Выбор услуги: Стоимость варьируется в зависимости от выбранного перевозчика и уровня обслуживания (например, экспресс-доставка или стандартная доставка).
Место назначения: Стоимость доставки корректируется в зависимости от страны или региона доставки.
Технические характеристики
Основная информация
|
Номер модели |
D38999/26WG35SN + M85049/38-21W |
|---|---|
|
Приложение |
Промышленная автоматизация |
|
Контактный материал |
Медь |
|
Материал корпуса |
Алюминиевый сплав |
|
Размер раковины |
21 |
|
Тип оконцевания |
Обжим |
|
Контактное покрытие |
Золото |
|
Транспортная упаковка |
Стандартный пакет Expect |
|
Источник |
Китай |
|
Производственная мощность |
100000 |
|
Сертификация |
ISO 9001, ISO 14001, ISO 45001, CE, RoHS, REACH, IP68, 500-часовое испытание солевым туманом |
|---|---|
|
Контактное сопротивление |
≤ 12,0 (мОм) |
|
Обработка поверхности |
кадмиевое покрытие оливково-зеленого цвета |
|
Обработка и персонализация |
OEM/ODM |
|
Стиль ракушки |
Затыкать |
|
Способ крепления |
Затыкать |
|
Стиль спаривания |
Трехзаходная резьбовая муфта |
|
Втулка и уплотнение |
силиконовая резина |
|
Выносливость |
500 циклов |
|
Торговая марка |
АВИА |
|
Код ТН ВЭД |
8536901100 |
Упаковка и вес
|
Размер упаковки |
41,00 см * 31,00 см * 30,00 см |
|---|---|
|
Вес брутто упаковки |
100 г |
Технические характеристики
Вибрация
|
Синус |
60 г, с температурным циклом и имитацией работы аксессуара (36 часов) |
|---|---|
|
Случайный |
44,1 г при высокой температуре, 49,5 г при комнатной температуре |
|
Шок |
На половине синусоидального импульса длительностью 3 мс пиковое значение ускорения: 300g |
Удержание контактов
|
22D# |
45N |
|---|---|
|
20# |
67N |
|
16# |
111N |
|
12# |
111N |
|
10# |
111N |
|
8 # |
111N |
Электрические характеристики
Номинальное напряжение (В)
|
Размер упаковки |
M |
N |
I |
II |
|---|---|---|---|---|
|
уровень моря |
1300 |
1000 |
1800 |
2300 |
|
21000М |
800 |
600 |
1000 |
1000 |
Контактное сопротивление и номинальный ток
|
Размер контакта |
Диаметр (мм) |
Сопротивление (мОм) |
Ток (А) |
|---|---|---|---|
|
22D# |
Φ 0.76 |
≤ 12.0 |
5.0 |
|
20# |
Φ 1.00 |
≤ 5.0 |
7.5 |
|
16# |
Φ 1.60 |
≤ 2,5 |
13.0 |
|
12# |
Φ 2.40 |
≤ 1,5 |
23.0 |
|
10# |
Φ 3.15 |
≤ 1.0 |
40.0 |
Экологические показатели
Рабочая температура
|
класс W |
-65 oC ~ +175 oC |
|---|---|
|
классы К, Ф |
-65 oC ~ +200 oC |
Солевые брызги
|
класс F |
48 ч |
|---|---|
|
класс W |
500 ч |
|
класс К |
1000 ч |
Типичные области применения
- Военная связь
- Аэрокосмические системы
- Электроника для БПЛА и оборонной промышленности
- Промышленная автоматизация
Совместимость
Совместимые марки и варианты сопряжения
|
Бренды |
Эквиваленты |
Друзья |
|---|---|---|
|
Амфенол |
D38999/26WG35SN + M85049/38-21W |
D38999/20WG35PN |
|
Суриау |
- |
- |
|
Пушка ITT |
- |
- |
|
Аэро/Конесис |
- |
- |
|
немецкий |
- |
- |
Совместимые задние крышки и колпачки
|
Тип |
Задние кожухи |
Защитные колпачки |
|---|---|---|
|
Прямая, гайка с втулкой |
M85049/14-19S |
D38999/33K19N |
|
Быстрозажимной зажим под углом 45° |
M85049/15-19S |
|
|
Быстрозажимной зажим 90° |
M85049/16-19S |
|
|
Прямая, вращающаяся муфта, защитный кожух от электромагнитных/радиочастотных помех |
M85049/18-19S |
|
|
Прямой, с вращательной связью, не подверженный воздействию электромагнитных/радиочастотных помех, защитный кожух. |
M85049/19-19S |
|
|
Прямой обжимной кольцевой адаптер |
M85049/20-19S |
|
|
Прямая, с вращательной связью, не подверженная воздействию окружающей среды задняя панель |
M85049/21-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/38-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/39-19S |
|
|
45°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/78-19S |
|
|
90°, спиновая связь, защита от электромагнитных/радиочастотных помех, задняя панель |
M85049/79-19S |
|
|
Прямая, вращающаяся муфта, продолжение. Термоусадочный адаптер. |
M85049/69-19S |
|
|
Прямой самозащелкивающийся адаптер с фиксатором ленты |
M85049/88-19S |
|
|
45°, самоблокирующийся адаптер с фиксатором ленты |
M85049/89-19S |
|
|
90°, самоблокирующийся адаптер с фиксатором ленты |
M85049/90-19S |
|
|
Прямой адаптер предварительной защиты |
M85049/115-19S |
|
|
90° Предэкранный адаптер |
M85049/117-19S |
|
|
Прямой зажим для снятия натяжения |
M85049/124-19S |
|
|
Зажим для снятия натяжения под углом 90° |
M85049/126-19S |
Одинаковое количество контактов – несколько вариантов разъемов
В комплект входит набор для технической сборки.
Защита целостности вашего соединения
Неправильный инструмент часто приводит к повреждению клемм и дорогостоящим простоям. Для обеспечения работоспособности ваших узлов серий MIL-DTL-38999 и MIL-DTL-26482 мы включаем в комплект поставки Бесплатный Комплект для точной сборки AVIA с каждым заказом.
Предоставляя этот комплект бесплатно, мы гарантируем, что каждый контакт будет обработан с использованием соответствующего инструмента, что обеспечит соответствие всем электрическим характеристикам и долгосрочную надежность вашей системы.

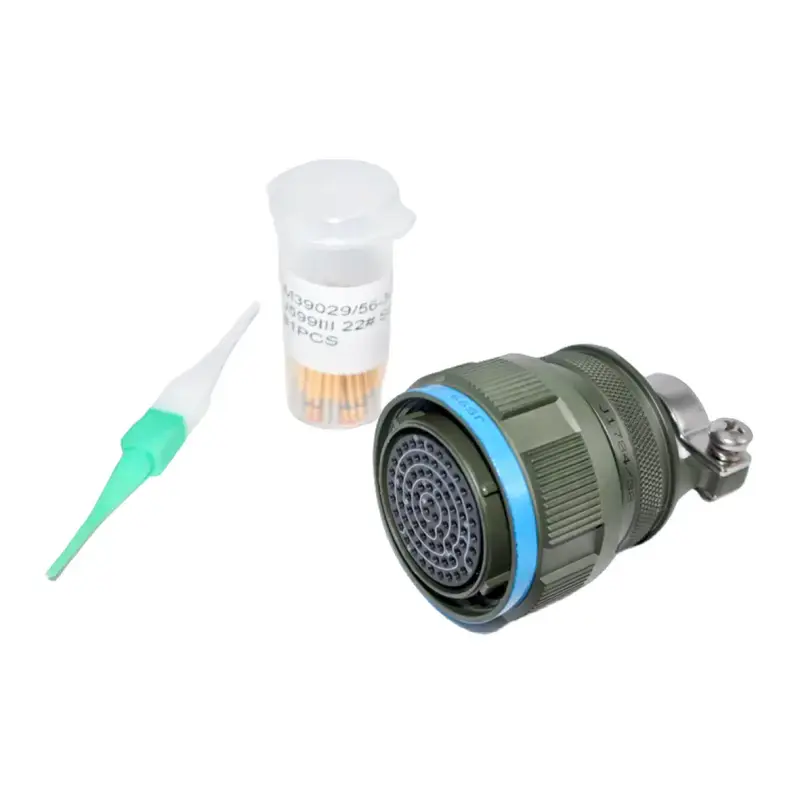

Бесплатный комплект для точной сборки AVIA
Высоконадежные клеммные контакты:
Разработано для оптимальной электрической и механической совместимости.
Специализированное оборудование для извлечения:
Обеспечивает безопасное и неразрушающее обращение со всеми контактами.
Согласие
Сертификаты системы управления качеством
Наша система управления качеством, сертифицированная по стандарту ISO 9001, обеспечивает стабильные производственные процессы и надежное качество продукции. Компания AVIA Electronics следует международно признанным стандартам качества, включая ISO 9001 для управления качеством, ISO 14001 для управления окружающей средой и ISO 45001 для охраны труда и техники безопасности, чтобы предлагать надежные решения в области разъемов.
-
- Сертификация ISO9001
-
- Сертификация ISO14001
-
- Сертификация ISO45001
Сертификаты соответствия продукции стандартам
Наши разъемы соответствуют международным требованиям по охране окружающей среды и безопасности, обеспечивая надежные и соответствующие стандартам решения для глобальных рынков. Продукция AVIA Electronics отвечает требованиям маркировки CE, стандартам директивы RoHS в отношении запрещенных опасных веществ и требованиям регламента REACH в отношении химической безопасности, что обеспечивает бесшовную интеграцию в глобальные цепочки поставок.
-
- Соответствует стандартам CE.
-
- Соответствует требованиям RoHS
-
- Соответствует требованиям REACH.
Протоколы испытаний продукции
Наша продукция проходит строгие испытания для подтверждения защиты от воздействия окружающей среды, долговечности и производительности в сложных условиях эксплуатации. Разъемы имеют степень защиты IP68 от воды и пыли и проходят 500-часовые испытания в солевом тумане для подтверждения коррозионной стойкости в суровых условиях военной, аэрокосмической и морской промышленности.
-
- Степень защиты IP68
-
- Испытание солевым туманом
Гарантия
Гарантия качества 1 год
Мы предоставляем ограниченную гарантию сроком на 1 год на всю продукцию, которая распространяется на дефекты материалов и изготовления. Обратите внимание, что данная гарантия не распространяется на повреждения, возникшие в результате неправильного использования, несанкционированных модификаций или умышленного злоупотребления.
