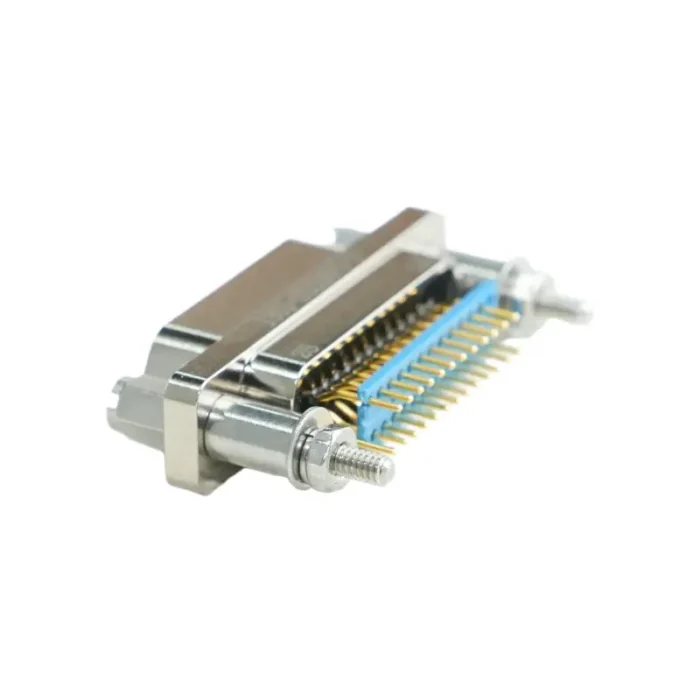

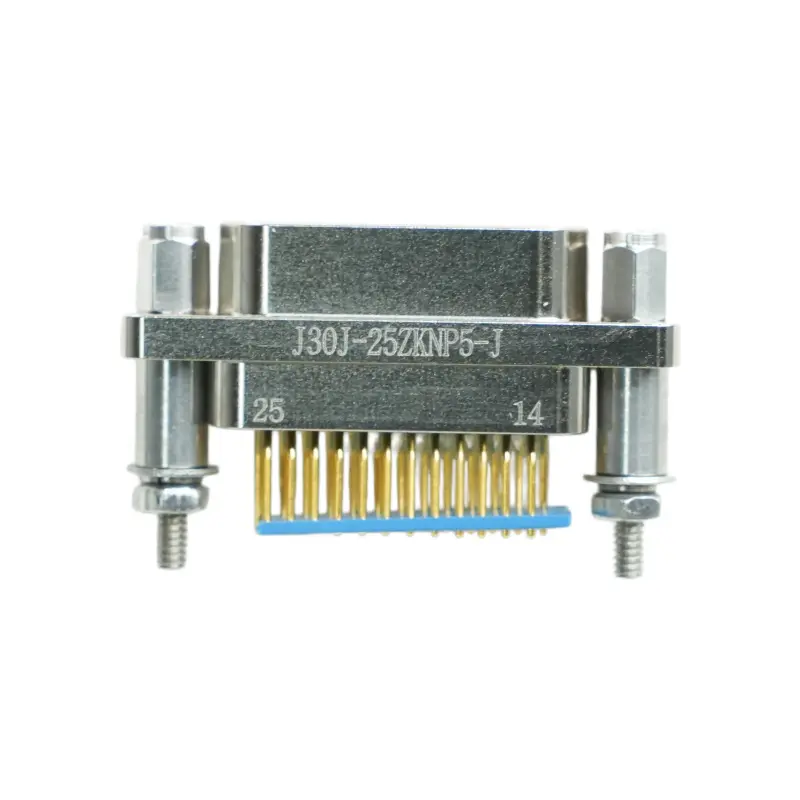

J30J-25ZKNP5-J | 25-контактный прямой разъем Micro-D для печатных плат
Разъем J30J-25ZKNP5-J представляет собой 25-контактный прямой разъем Micro-D для монтажа на печатную плату, оснащенный специальной клеммной сеткой P5 и встроенными резьбовыми клеммами J-типа.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
J30J-25ZKNP5-J Оптимизированный 25-контактный вертикальный интерфейс для печатных плат
Он J30J-25ZKNP5-J Это высококачественный разъем Micro-D, разработанный для прямой вертикальной интеграции на многослойные печатные платы. Благодаря использованию 25-контактной двухрядной конфигурации в компактном корпусе, этот разъем для монтажа на плату позволяет системным разработчикам значительно расширить локальные каналы ввода-вывода. Такая вертикальная архитектура минимизирует общую площадь, занимаемую на поверхности платы, освобождая место для важных пассивных и активных вычислительных компонентов. Он особенно эффективен для современных плат обработки радиолокационных данных, модулей тактической авионики и чувствительных к полезной нагрузке телеметрических устройств, где каждый квадратный миллиметр имеет решающее значение.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Циклы спаривания |
|---|---|---|---|---|
Алюминиевый сплав | ~800 В переменного тока | 3 А | от -55 °C до +125 °C | >500 |
Специализированная сеть P5 для расширенной маршрутизации сигналов

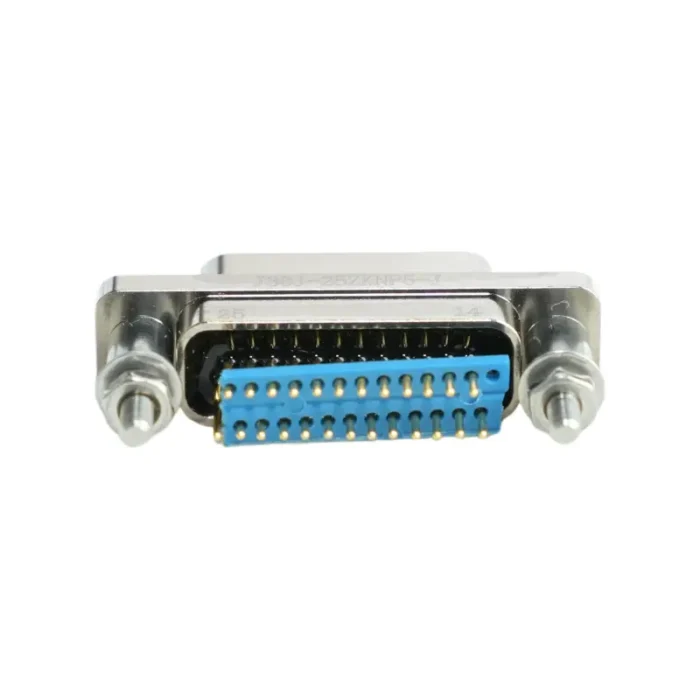

Обозначение P5 обозначает очень специфический вариант длины выводов и расположения сетки. Двадцать пять сплошных контактов выходят из задней части изолятора в точно спроектированной сетке, которая обеспечивает баланс между механической поддержкой и эффективностью трассировки дорожек. Такая компоновка обеспечивает оптимальную пространственную изоляцию между соседними контактами, предотвращая внутренние перекрестные помехи в цепи и локальные пики шума. Точная длина выводов обеспечивает полное прохождение через стандартные и толстые многослойные платы, позволяя создавать равномерные паяные соединения, выдерживающие постоянные температурные колебания без структурной деградации или электрических сбоев.
Точная конструкция контактов и принцип действия контактной группы.
В качестве специализированного контейнера, J30J-25ZKNP5-J Внутри разъема расположены двадцать пять высокоэффективных контактов, предназначенных для приема стандартных штырьковых разъемов Micro-D. Эти внутренние гнезда изготовлены из высокопрочного медного сплава и покрыты золотом поверх никеля для минимизации общего контактного сопротивления. При подключении ответного штекера разъемы совершают механическое очищающее действие, удаляя пыль и локальное окисление. Этот прочный интерфейс обеспечивает стабильную непрерывность сигнала и низкое контактное сопротивление при большом количестве циклов подключения, что крайне важно для поддержания четкой связи в сложных условиях эксплуатации.
Металлоконструкционная защита и резьбовые соединения J-типа
Корпус J30J-25ZKNP5-J из высококачественного алюминиевого сплава обеспечивает надежную физическую прочность, а также непрерывную электромагнитную и радиочастотную защиту. Металлический корпус предотвращает проникновение внешних высокочастотных электрических полей в нижележащие слои печатной платы. Конфигурация разъема ‘J’ включает в себя встроенные резьбовые стойки на выступах разъема. Эти резьбовые вставки принимают длинные винты соответствующих штекеров, создавая жесткую механическую фиксацию, которая предотвращает отсоединение штекера при динамических вибрациях, защищая нижележащие паяные соединения на уровне печатной платы.
Стандартизированное соответствие требованиям для бесшовной интеграции
Микросхема J30J-25ZKNP5-J изготовлена в строгом соответствии со спецификациями Micro-D для военных и высоконадежных промышленных предприятий, что обеспечивает механическую и электрическую совместимость с совместимыми 25-контактными разъемами. Соответствие отраслевым стандартам снижает риски при прототипировании и упрощает сложные цепочки поставок, позволяя немедленно интегрировать ее в существующие аппаратные сети. Стабильная работа при экстремальных перепадах температур делает ее высоконадежным решением для межсоединений на уровне печатных плат для передовой робототехники, военно-морского вычислительного оборудования и промышленного испытательного оборудования.
Часто задаваемые вопросы
Что означает буква 'ZK' в номере детали J30J-25ZKNP5-J?
Что означает буква 'ZK' в номере детали J30J-25ZKNP5-J?
Буквы ‘ZK’ подтверждают, что разъем представляет собой гнездо (розетку), оснащенное внутренними контактами типа «мама», предназначенными для приема соответствующих штырьковых контактов.
Какова функциональная роль суффикса 'N'?
Какова функциональная роль суффикса 'N'?
Буква ‘N’ указывает на то, что разъем предназначен для вертикального монтажа на печатную плату, при этом его контакты выходят с задней стороны и вставляются непосредственно в сквозные отверстия платы.
Что означает обозначение 'P5'?
Что означает обозначение 'P5'?
Обозначение ‘P5’ указывает на специфическую схему расположения контактов и вариации длины выводов, оптимизированные для балансировки пространства на плате и уменьшения сложности трассировки дорожек на многослойных печатных платах.
Как аппаратное обеспечение типа 'J' обеспечивает надежное соединение?
Как аппаратное обеспечение типа 'J' обеспечивает надежное соединение?
Буква ‘J’ указывает на наличие встроенных резьбовых стоек в фланце, которые позволяют винтам домкрата от ответной вилки фиксироваться непосредственно в гнезде.
Безопасен ли данный изоляционный материал для стандартной пайки печатных плат?
Безопасен ли данный изоляционный материал для стандартной пайки печатных плат?
Да, внутренний изолятор изготовлен из высокотемпературного термопластичного полимера, способного выдерживать промышленную волновую или ручную пайку без деформации.
