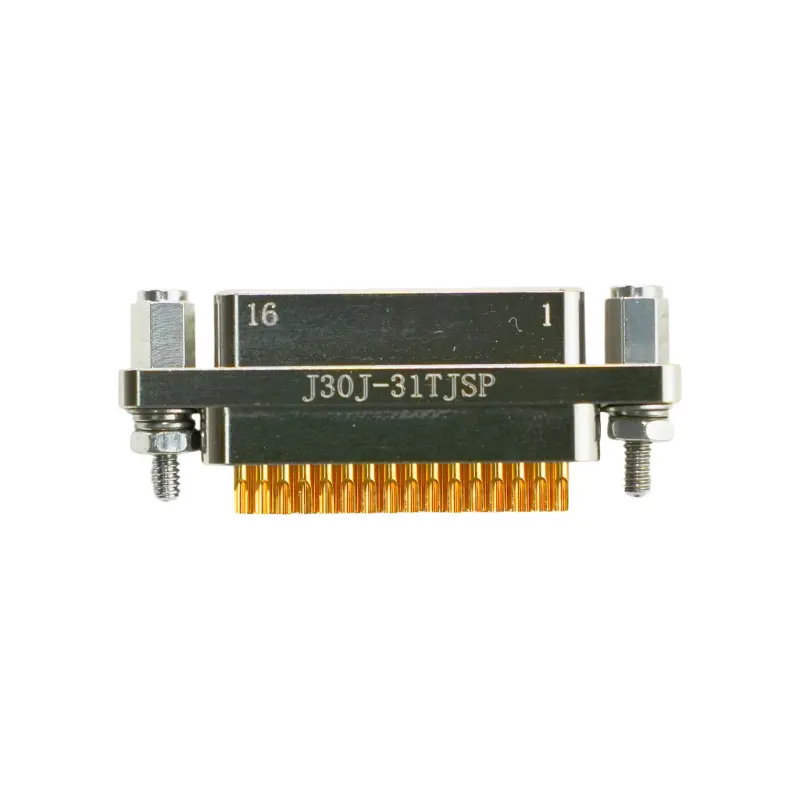

J30J-31TJSP | 31-контактный прямой разъем Micro-D для печатных плат с длинными винтовыми фиксаторами
The J30J-31TJSP is a 31-pin Micro-D straight PCB mount plug connector, featuring a dense multi-row layout, twist-pin contacts, and extended long jackscrews.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
J30J-31TJSP Ultra-Dense Multi-Row Vertical Integration for High-Layer Boards
Он J30J-31TJSP is a high-performance Micro-D plug connector specifically engineered for straight vertical integration onto high-layer, high-density printed circuit boards. Utilizing a thirty-one pin staggered layout, this interface delivers massive signal concentration without expanding the horizontal footprint on the board edge. This vertical architecture is a major asset for advanced mission computers, high-throughput radar processing units, and multi-channel telemetry systems where internal spatial constraints are extremely severe. By converting cable-to-board pathways into a direct direct interface, it eliminates intermediate wire assemblies and streamlines the overall system architecture.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Циклы спаривания |
|---|---|---|---|---|
Алюминиевый сплав | ~800 В переменного тока | 3 А | от -55 °C до +125 °C | >500 |
Прецизионные прямые клеммы для равномерного рассеивания тепла
The backend of the J30J-31TJSP features thirty-one solid metal straight terminals engineered to insert directly into board through-holes. This high terminal count provides an expanded conductive path that aids in uniform heat dissipation across the localized board area, preventing thermal spikes when multiple channels operate at capacity. The pins are manufactured to strict physical tolerances, ensuring a predictable insertion grid that minimizes trace routing complexities on complex multilayer boards. The high-performance polymer insulator maintains structural stability under intense thermal loads, keeping the 1.27mm spacing completely true during industrial soldering processes.
Усовершенствованная матрица с поворотными штифтами для бесперебойного многоканального потока.
В основе J30J-31TJSP is the specialized elastomeric twist-pin contact system. Each of the thirty-one male contacts is manufactured using high-tensile copper alloy wire strands that create a spring-like, flexible profile. Upon mating, these pins compress inward against matching socket walls to establish persistent, multi-point physical engagement. This continuous spring pressure removes microscopic surface debris and localized oxidation. The result is a highly reliable electrical connection across all 31 active channels that eliminates momentary circuit disruptions, even when the system is exposed to extreme vibration profiles or harmonic resonance.
Экранирование высокопрочным корпусом и динамическая блокировка.
Housed within a premium aluminum alloy shell, the J30J-31TJSP offers excellent physical durability alongside continuous electromagnetic and radio-frequency shielding. The metal casing isolates sensitive signal arrays from external high-frequency interference, maintaining signal clarity for both data and power lines. The ‘L’ hardware designation indicates the inclusion of extended long jackscrews on the mounting ears. This structural design locks the board-mounted plug securely to its mating cable receptacle, transferring physical extraction forces directly into the chassis frame and preventing dynamic stresses from reaching the delicate underlying through-hole solder joints.
Стандартизированное соответствие требованиям для бесперебойной модернизации автопарка
The J30J-31TJSP is built in full accordance with strict international and military-grade Micro-D technical criteria, guaranteeing mechanical and electrical intermateability with matching 31-pin receptacles. This absolute adherence to manufacturing standards streamlines procurement and simplifies legacy system refits, allowing engineering teams to implement immediate board-level upgrades without altering existing structural enclosures. Its verified thermal endurance and physical reliability support dependable performance across tactical UAV control systems, industrial robotics testing arrays, and specialized naval computing hardware.
Часто задаваемые вопросы
What does the 'P' suffix indicate in the J30J-31TJSP part number?
What does the 'P' suffix indicate in the J30J-31TJSP part number?
Буква ‘P’ подтверждает, что разъем представляет собой прямой разъем для монтажа на печатную плату, имеющий прочные сквозные выводы, предназначенные для непосредственной пайки на печатную плату.
How are the 31 contacts arranged within the connector footprint?
How are the 31 contacts arranged within the connector footprint?
To maintain a highly compact envelope, the 31 contacts are arranged in a staggered multi-row configuration with a 1.27mm pitch to optimize signal density.
Какова роль длинных винтовых разъемов на этой плате?
Какова роль длинных винтовых разъемов на этой плате?
Длинные винтовые зажимы надежно фиксируют вертикально установленный на плате штекер в соответствующем разъеме кабельного жгута, изолируя паяные соединения платы от механических нагрузок.
Does this 31-pin connector arrive with pre-installed wires?
Does this 31-pin connector arrive with pre-installed wires?
Нет, обозначение ‘P’ конкретно указывает на то, что это прямой разъем для монтажа на печатную плату с цельными металлическими контактами, предназначенный исключительно для пайки сквозных отверстий в плате.
Выдержит ли этот прямой разъем для печатной платы высокотемпературную пайку?
Выдержит ли этот прямой разъем для печатной платы высокотемпературную пайку?
Да, усовершенствованный полимерный изолятор разработан для того, чтобы выдерживать стандартные промышленные температуры волновой и ручной пайки без деформации или смещения контактов.
