J30J-31ZKW-J | 31-контактный угловой разъем Micro-D для печатных плат
Разъем J30J-31ZKW-J представляет собой 31-контактный угловой разъем Micro-D для монтажа на печатную плату, имеющий многорядную клеммную схему под углом 90 градусов и резьбовые клеммы J-типа.
999999 в наличии
Делиться:
Категории товаров
Запросить сейчас
J30J-31ZKW-J Параллельная интеграция по краям для сверхплотной компоновки печатных плат
Он J30J-31ZKW-J Это высокопроизводительный разъем Micro-D, специально разработанный для обеспечения сверхнизкопрофильной горизонтальной интеграции на многослойных печатных платах. Благодаря тридцати одному контакту, расположенному в конфигурации с изгибом на 90 градусов, этот разъем позволяет подключать внешние кабельные штекеры параллельно поверхности платы. Такая архитектура с боковым вводом необходима для сложных бортовых компьютеров, многоярусных стоек полезной нагрузки и встроенных военно-морских процессорных плат, где вертикальная высота сильно ограничена. Перемещение интерфейса сопряжения к краю платы значительно снижает локальную высоту стопки, одновременно способствуя оптимальному воздушному потоку в корпусе.
Основные характеристики
Материал оболочки | Номинальное напряжение | Текущий рейтинг | Рабочая температура | Циклы спаривания |
|---|---|---|---|---|
Алюминиевый сплав | ~800 В переменного тока | 3 А | от -55 °C до +125 °C | >500 |
Точная многорядная компоновка и механическая подвеска.

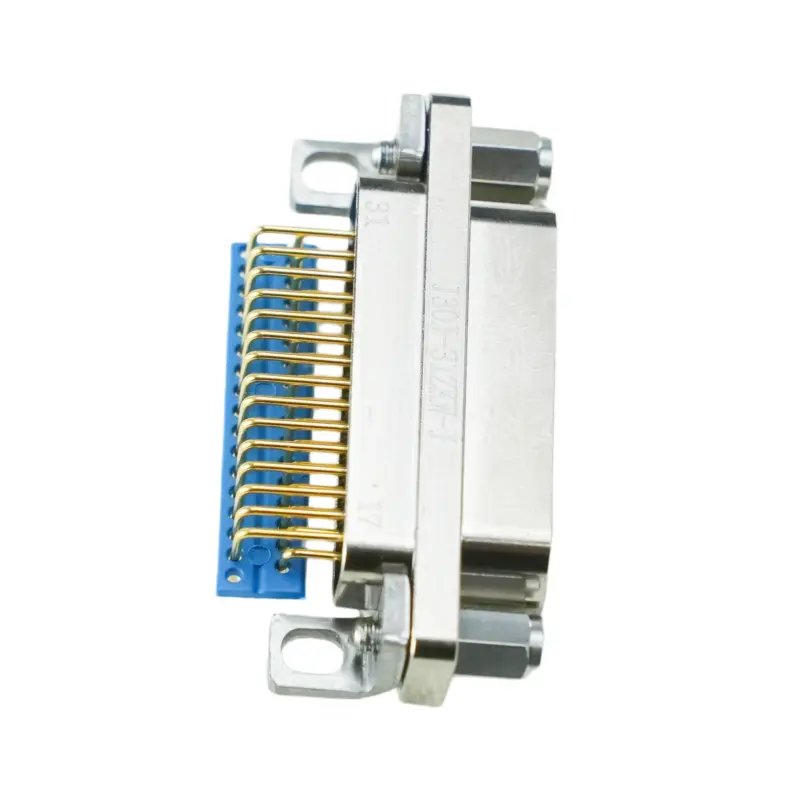

Для обеспечения компактных размеров тридцать один контакт распределен по специальной многорядной конфигурации со смещением. W-образные клеммы под прямым углом выходят с задней стороны изолятора и имеют точный изгиб на 90 градусов перед установкой в сквозные отверстия платы. Такая изогнутая геометрия контактов обеспечивает превосходную электрическую изоляцию между соседними дорожками, минимизируя сложности трассировки дорожек на поверхности платы. Кроме того, изогнутые на 90 градусов концы действуют как специализированная механическая система подвески, поглощая динамические изгибы платы и локальное расширение, предотвращая повреждение нижележащих паяных соединений из-за напряжения.
Многоконтактные прецизионные розетки для бесперебойной передачи сигналов

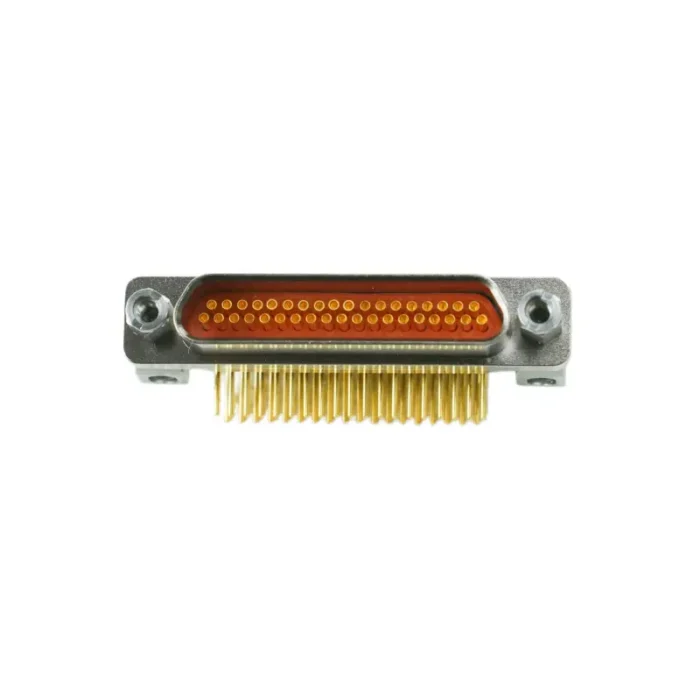

Этот высоконадежный и специализированный разъем J30J-31ZKW-J Внутри разъема находится тридцать одна прецизионно обработанная внутренняя втулка, предназначенная для соединения с эластомерными штырьками. Каждая внутренняя контактная втулка изготовлена из высокопрочного медного сплава и покрыта высококачественным золотым напылением поверх никеля. При соединении стенки разъема оказывают постоянное пружинное давление внутрь, создавая непрерывное механическое очищающее действие, удаляя микроскопическую пыль и поверхностные пленки. Этот многоточечный контактный механизм обеспечивает превосходную непрерывность сигнала и сверхнизкое контактное сопротивление по всем 31 активным дорожкам.
Прочный алюминиевый корпус и резьбовые J-образные опоры домкрата
Корпус J30J-31ZKW-J, заключенный в прочный алюминиевый сплав, обеспечивает исключительную структурную прочность и непрерывную защиту от электромагнитных помех. Корпус включает в себя интегрированные крепежные элементы типа J, состоящие из фиксированных резьбовых штырей, встроенных непосредственно в монтажные фланцы. Эти элементы принимают длинные винты соответствующих кабельных разъемов, надежно фиксируя узел. Такая механическая конструкция передает высокие усилия при вставке и извлечении, характерные для 31-контактных разъемов, непосредственно на раму шасси, защищая хрупкие контакты печатной платы, изогнутые под углом 90 градусов, от механической усталости.
Широкая совместимость и строгое соответствие стандартам
Разъем J30J-31ZKW-J изготовлен в строгом соответствии со стандартными техническими критериями Micro-D, что обеспечивает полную механическую и электрическую совместимость с любым соответствующим 31-контактным разъемом. Такой высокий уровень стандартизации исключает риски проектирования на этапе прототипирования и упрощает модернизацию устаревшего оборудования. Он является надежной прямой заменой в современных системах межсоединений, обеспечивая бесшовную интеграцию без доработки существующих монтажных рамок. Подтвержденная термостойкость обеспечивает надежную долговременную работу в системах тестирования промышленной робототехники и тактических коммуникационных модулях.
Часто задаваемые вопросы
Что означает суффикс 'W' в номере детали J30J-31ZKW-J?
Что означает суффикс 'W' в номере детали J30J-31ZKW-J?
Буква ‘W’ обозначает угловой (90 градусов) монтаж на печатную плату, при котором разъем располагается параллельно поверхности платы, что позволяет вводить кабель горизонтально в условиях ограниченной высоты.
Имеет ли эта 31-контактная розетка внутренние штыри или контакты гнезда?
Имеет ли эта 31-контактная розетка внутренние штыри или контакты гнезда?
Этот разъем типа ‘ZK’ представляет собой гнездо, содержащее тридцать один внутренний контакт типа «мама», предназначенное для приема соответствующих штырьковых разъемов типа «папа».
Как устройство типа 'J' обеспечивает угловое подключение платы?
Как устройство типа 'J' обеспечивает угловое подключение платы?
Буква ‘J’ обозначает встроенные резьбовые штыри, которые позволяют винтам разъема фиксироваться непосредственно в гнезде, отводя внешние усилия от точек пайки на плате.
Каково стандартное расстояние между контактами для разъема J30J-31ZKW-J?
Каково стандартное расстояние между контактами для разъема J30J-31ZKW-J?
В разъеме используется шаг контактов 1,27 мм, что является стандартным расстоянием для серии Micro-D и обеспечивает высокую плотность интеграции в компактном корпусе.
Выдерживает ли этот угловой разъем стандартные температуры пайки волновой формы?
Выдерживает ли этот угловой разъем стандартные температуры пайки волновой формы?
Да, усовершенствованный полимерный изолятор разработан для противостояния стандартным промышленным температурам волновой и ручной пайки без смещения или деформации контактов.
